Chapter 4. DUT Loading Engineering
Environmental Chamber Engineering Guide
국제 표준을 기반으로 한 Working Space와 DUT 적재 영역
환경시험 챔버의 내부 크기가 W 1000 × D 800 × H 1000 mm라면 DUT도 이 공간 전체에 적재할 수 있을까요?
실무에서는 그렇게 판단하면 안 됩니다.
챔버 내부에는 Supply Air와 Return Air가 흐르고 Heater, Evaporator, Fan에 의해 형성된 공기가 시험공간을 순환합니다.
따라서 Chamber 내부 체적과 실제 DUT를 안정적으로 시험할 수 있는 Working Space는 같은 개념이 아닙니다.
특히 DUT가 벽면이나 Air Outlet에 너무 가까워지면 국부적인 풍속과 복사열, Return Air 간섭의 영향을 받을 수 있습니다.
Chapter 4에서는 이 문제를 DUT Loading 관점에서 살펴보겠습니다.

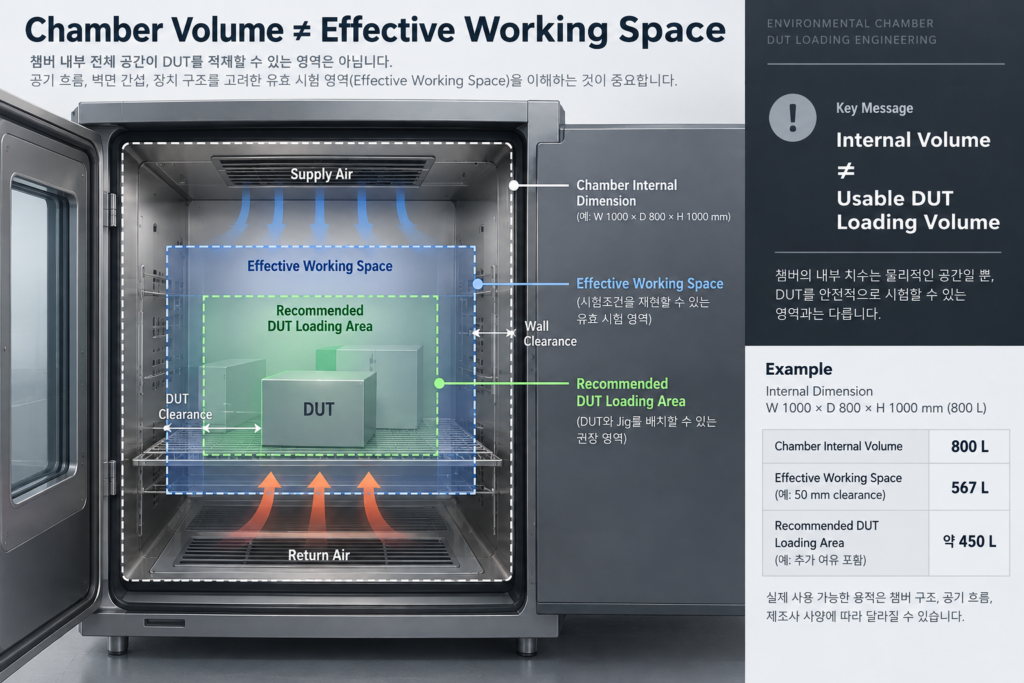

Internal Volume과 Working Space는 무엇이 다를까?
Chamber Specification에 표시되는 내부 치수는 일반적으로 시험실의 물리적인 크기를 의미합니다.
하지만 실제 환경시험에서 중요한 것은 DUT가 목표 온도조건을 재현성 있게 경험할 수 있는 영역입니다.
이를 이해할 때 Internal Volume, Working Space, DUT Occupied Volume을 구분하는 것이 좋습니다.
| 구분 | 의미 | DUT 적재 판단 |
|---|---|---|
| Internal Volume | 챔버 내부의 물리적 공간 | 전체 적재 기준으로 사용하지 않음 |
| Working Space | 시험조건의 성능을 확인하는 유효 시험영역 | 시험 가능한 공간의 기준 |
| DUT Occupied Volume | 실제 DUT와 Jig가 차지하는 체적 | Working Space 내부에서 결정 |

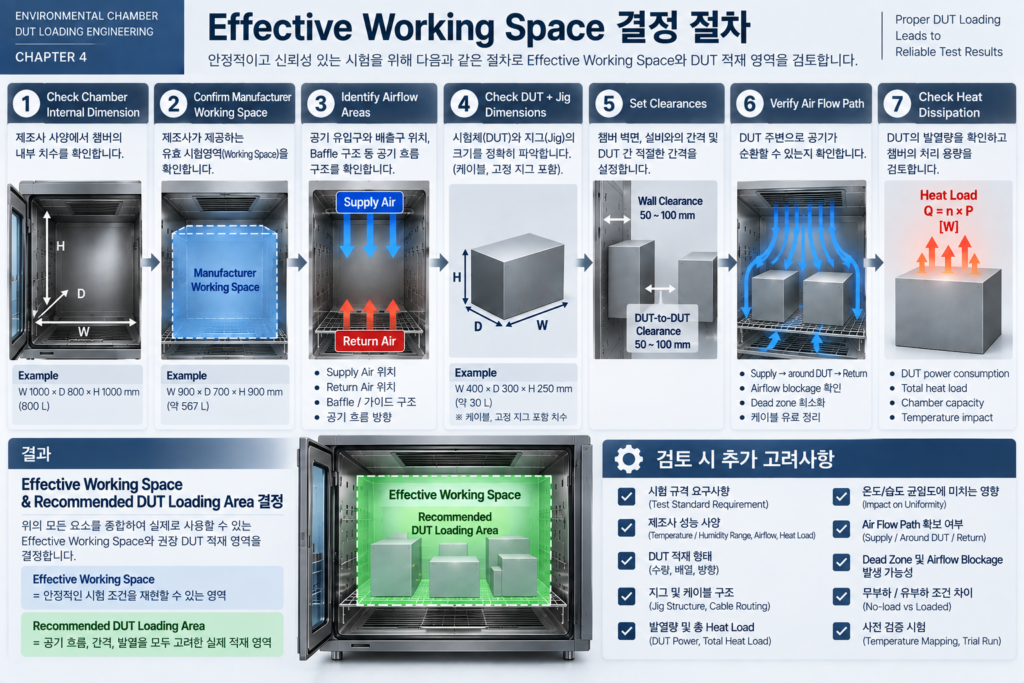

Working Space를 단순히 벽에서 몇 mm 떨어진 영역으로 보면 안 된다
현장에서 “챔버 벽에서 50 mm만 띄우면 된다”와 같은 기준을 사용하는 경우가 있습니다.
하지만 모든 챔버에 동일한 고정 거리 하나를 적용하는 것은 적절하지 않습니다.
챔버 크기, Air Flow 구조, Baffle 위치, 시험조건과 제조사 Performance Specification에 따라 실제 사용 가능한 영역이 달라질 수 있기 때문입니다.
특히 IEC 60068-3-7:2020은 발열 또는 비발열 DUT가 적재된 Temperature Chamber의 성능 확인에서
Working Space 내부의 Air Circulation 영향을 고려하도록 접근합니다.
즉 Effective Working Space는 단순한 기하학적 공간이 아니라
시험조건을 재현할 수 있는 성능 영역으로 이해하는 것이 중요합니다.
Working Space 내부의 위치에 따라 실제 Temperature Distribution이 어떻게 달라지는지는
Temperature Mapping과 Working Space의 온도 분포에서 자세히 확인할 수 있습니다.
Working Space가 줄어들면 실제 적재 가능 체적은 얼마나 달라질까?
다음은 내부 크기 W 1000 × D 800 × H 1000 mm인 800 L Chamber를 가정한 단순 Geometry Example입니다.
각 면에서 일정한 Clearance를 제외했을 때 남는 체적을 계산한 것으로,
IEC의 의무 Clearance를 의미하지 않습니다.
| Clearance | Effective W | Effective D | Effective H | Calculated Volume | Volume Ratio |
|---|---|---|---|---|---|
| 0 mm | 1000 mm | 800 mm | 1000 mm | 800 L | 100% |
| 50 mm / side | 900 mm | 700 mm | 900 mm | 567 L | 70.9% |
| 80 mm / side | 840 mm | 640 mm | 840 mm | 451.6 L | 56.4% |
| 100 mm / side | 800 mm | 600 mm | 800 mm | 384 L | 48.0% |
예를 들어 각 면에서 50 mm씩 제외하면 내부 치수는 단순히 조금 작아지는 것처럼 보이지만,
체적은 800 L에서 567 L, 약 70.9%까지 감소합니다.
따라서 Chamber Capacity를 검토할 때는 명목 내부 Volume만 보는 것보다
실제로 DUT가 배치될 영역의 W × D × H를 함께 확인해야 합니다.
위의 50 / 80 / 100 mm는 체적 변화를 설명하기 위한 계산 예시입니다.
IEC가 모든 Chamber에 동일한 Clearance를 요구한다는 의미가 아닙니다.
실제 DUT Loading Area는 적용 시험규격, Chamber 구조, 제조사 사양 및 Performance Verification 결과를 기준으로 결정해야 합니다.

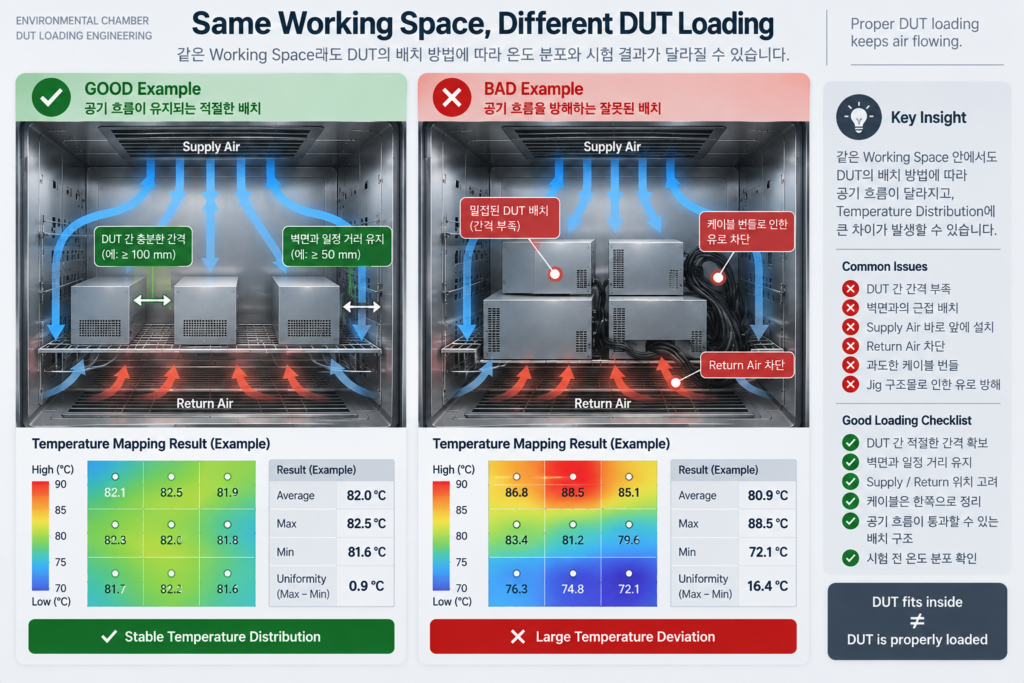

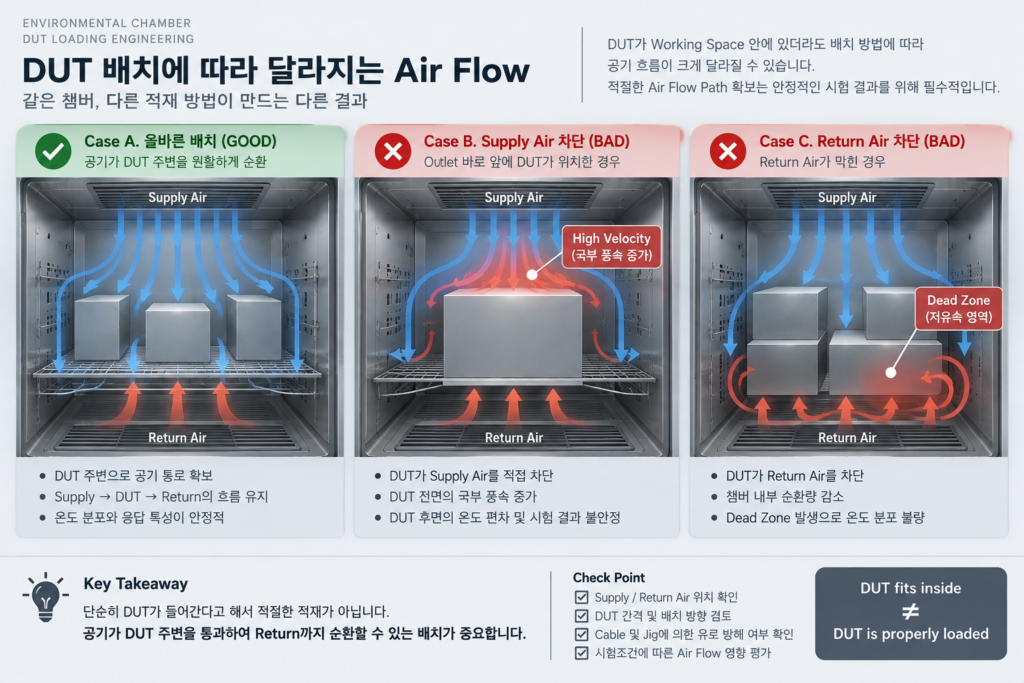

DUT가 Working Space 안에 있다고 해서 충분할까?
그렇지 않습니다. 같은 Working Space 안에서도 DUT가 Supply 또는 Return Air를 막으면
공기의 순환저항이 증가하고 DUT 뒤쪽에 Low-Velocity Zone이 형성될 수 있습니다.
따라서 DUT 적재 가능 여부는 단순히 “들어가는가?”가 아니라
공기가 DUT 주변을 통과해 다시 Return으로 이동할 수 있는가?까지 확인해야 합니다.
| Loading Condition | 주요 영향 | 확인 항목 |
|---|---|---|
| Wall과 근접 | Wall / Local Air 영향 | Clearance |
| Supply 앞 배치 | 국부 High Velocity | Outlet 위치 |
| Return 차단 | 순환량 감소 / Dead Zone | Return Opening |
| DUT 간격 부족 | DUT 사이 열교환 저하 | DUT-to-DUT Gap |
| Cable 집중 | 유로 방해 가능 | Cable Routing |
Working Space의 공간별 Temperature 차이를 정량적으로 평가하는 방법은
9-Point Temperature Uniformity 검증 방법에서 자세히 다루고 있습니다.
발열 DUT는 Working Space 판단이 더 중요하다
IEC 60068-3-7:2020은 Loaded Chamber를 다룰 때
Heat-Dissipating Specimen과 Non-Heat-Dissipating Specimen을 모두 고려합니다.
발열 DUT는 단순한 장애물이 아니라 챔버 내부에 추가적인 Heat Load를 발생시키기 때문에
같은 적재 체적이라도 Chamber Performance에 미치는 영향이 달라질 수 있습니다.
예를 들어 20개의 DUT가 각각 50 W를 발생시키면 총 발열량은
1,000 W입니다.
이 경우 DUT의 크기가 Working Space 안에 들어온다는 사실만으로는 충분하지 않으며,
Refrigeration Capacity와 Air Circulation이 해당 Heat Load를 처리할 수 있는지도 함께 확인해야 합니다.
| DUT 수량 | 발열 / DUT | Total Heat Load |
|---|---|---|
| 10 ea | 25 W | 250 W |
| 20 ea | 50 W | 1,000 W |
| 30 ea | 75 W | 2,250 W |
이 부분은 다음 편에서 Thermal Mass, Heat Capacity, Heat Dissipation과 Air Flow Blockage를 함께 고려해 더 구체적으로 살펴보겠습니다.
국제표준에서는 어떻게 접근할까?
IEC 60068-3-6:2018은 Specimen이 없는 Temperature/Humidity Chamber의 성능을
일관되고 재현성 있게 확인하는 방법을 제공하며,
IEC 60068-3-7:2020은 DUT가 적재된 Temperature Chamber에서
Working Space 내부의 Air Circulation을 고려한 성능 확인을 다룹니다.
또한 IEC 60068-3-11:2007은 Chamber의 Temperature/Humidity 조건을
실제 시험품이 경험하는 환경으로 Characterization하는 과정과 Measurement Uncertainty를 다룹니다.
따라서 Working Space는 단순한 내부 치수보다
DUT가 요구된 시험환경을 실제로 경험할 수 있는 영역이라는 관점에서 접근하는 것이 중요합니다.
과거 IEC 60068-3-5:2018의 Working Space 관련 내용을 인용한 자료가 많이 남아 있지만,
해당 판은 현재 Withdrawn 상태입니다.
따라서 기존의 특정 거리 기준을 모든 최신 Chamber에 일률적으로 적용하기보다
현재 적용 시험규격과 제조사 Specification을 함께 확인하는 것이 필요합니다.
💡 Engineer’s Insight
챔버를 선정할 때 “800 L면 DUT 600 L 정도는 들어가겠지”라고 Volume만 비교하면 실제 설치 단계에서 문제가 발생할 수 있습니다.
중요한 것은 DUT가 물리적으로 들어가는지가 아니라
DUT와 Jig를 설치한 뒤에도 Supply → DUT → Return의 Air Flow Path가 유지되는가입니다.
따라서 장비 도입 단계부터 Internal Dimension뿐 아니라
Working Space, DUT Dimension, Jig Dimension, Cable Routing, Air Outlet/Return 위치와 DUT Heat Load를 함께 검토하는 것이 좋습니다.
핵심 정리
- Chamber Internal Volume과 Effective Working Space는 같은 개념이 아닙니다.
- Working Space는 DUT가 요구된 시험조건을 재현성 있게 경험할 수 있는 영역으로 판단해야 합니다.
- 모든 챔버에 동일한 고정 Clearance를 일률적으로 적용하면 안 됩니다.
- DUT는 Supply 및 Return Air Path를 방해하지 않도록 배치해야 합니다.
- 실제 Loading Area는 DUT뿐 아니라 Jig와 Cable까지 포함해 검토해야 합니다.
- 발열 DUT는 Occupied Volume과 함께 Total Heat Load를 확인해야 합니다.
FAQ
Q1. 챔버 내부 공간 전체를 DUT 적재공간으로 사용하면 안 되나요?
권장되지 않습니다. 벽면, Supply Air, Return Air 주변은 국부적인 공기 흐름의 영향을 받을 수 있으며
DUT가 Air Path를 차단하면 Chamber Performance가 달라질 수 있습니다.
Q2. DUT는 챔버 벽에서 반드시 50 mm 이상 떨어져야 하나요?
모든 챔버에 적용되는 보편적인 50 mm 규칙으로 해석하면 안 됩니다.
적용 시험규격, Chamber 구조, 제조사 Working Space와 검증 결과를 기준으로 판단해야 합니다.
Q3. Working Space와 9-Point Mapping 영역은 같은 의미인가요?
서로 관련은 있지만 목적을 구분해야 합니다.
Working Space는 시험에 사용되는 유효 영역의 개념이고,
Mapping Point는 해당 공간의 Temperature Distribution을 평가하기 위한 Measurement Position입니다.
Q4. DUT가 Working Space 안에만 들어오면 적재율은 상관없나요?
아닙니다. DUT 수량이 증가하면 Air Flow Blockage와 Thermal Load가 증가할 수 있습니다.
따라서 체적뿐 아니라 DUT 간격, 적재 방향, 발열량과 Air Circulation을 함께 검토해야 합니다.
Q5. 발열하지 않는 DUT도 Loading에 영향을 주나요?
그렇습니다. Non-Heat-Dissipating DUT도 자체 Thermal Mass를 가지고 있으며
공기의 흐름을 물리적으로 방해할 수 있습니다.
따라서 발열하지 않는 DUT도 Chamber의 Temperature Response와 Distribution에 영향을 줄 수 있습니다.
