Chapter 2. Chamber Validation
Environmental Chamber Engineering Guide
챔버 온도 분포를 확인하는 가장 중요한 시험
Controller가 85℃라고 해서 챔버 전체가 85℃인 것은 아니다
환경시험 챔버의 Controller가 85℃를 표시하고 있다고 해도
Working Space 내부의 모든 위치가 정확히 85℃라고 볼 수는 없습니다.
Supply Air와 Return Air의 위치, Heater와 Cooling Coil,
Door, Cable Port, DUT 배치 및 내부 Air Flow에 따라
챔버 내부에는 서로 다른 Temperature Distribution이 형성될 수 있습니다.
따라서 Temperature Mapping의 목적은 단순히
“설정온도에 도달했는가?”를 확인하는 것이 아니라,
Working Space 전체가 요구되는 온도 환경을 제공하고 있는지 확인하는 것입니다.
특히 Mapping을 통해
Hot Spot, Cold Spot, 시간적 변동과 공간적 온도차를 동시에 확인할 수 있습니다.
Temperature Mapping에서 가장 먼저 정의해야 하는 것은 Working Space다
센서는 Chamber 내벽 바로 앞이 아니라
규정된 Working Space 내부에 배치해야 합니다.
IEC 계열의 Chamber Performance 접근에서는 Working Space를
지정된 Temperature Tolerance를 유지할 수 있는 실제 시험공간으로 정의합니다.
따라서 Wall, Door, Air Outlet과 너무 가까운 위치는 시험공간의 대표값으로 사용하기 어렵습니다.
온습도 Chamber의 Working Space는 Chamber Volume에 따라 벽면에서 일정 거리를 제외하여 정의할 수 있습니다.
예를 들어 IEC 60068-3-6:2018에서는 Practical Distance를 다음과 같이 제시합니다.
| Chamber Size | Volume | 벽면 제외 거리 | Minimum |
|---|---|---|---|
| Small | ≤ 1,000 L | L / 10 | 50 mm |
| Medium | 1,000 ~ 2,000 L | L / 10 | 100 mm |
| Large | > 2,000 L | L / 10 | 150 mm |
※ Working Space는 Chamber 내벽 자체가 아니라 규정된 경계 안쪽의 시험 가능 공간을 의미하며, 실제 적용 시 Chamber Volume과 해당 시험 규격에서 정의하는 Practical Distance를 확인해야 합니다.
9개 센서는 무엇을 확인하기 위한 것일까?
9-Point Mapping에서는 Corner 8개 지점과 Center 1개 지점을 동시에 측정합니다.
핵심은 센서 수 자체가 아니라
각 위치의 시간적 안정성과 위치 간 온도 차이를 분리해 해석하는 것입니다.

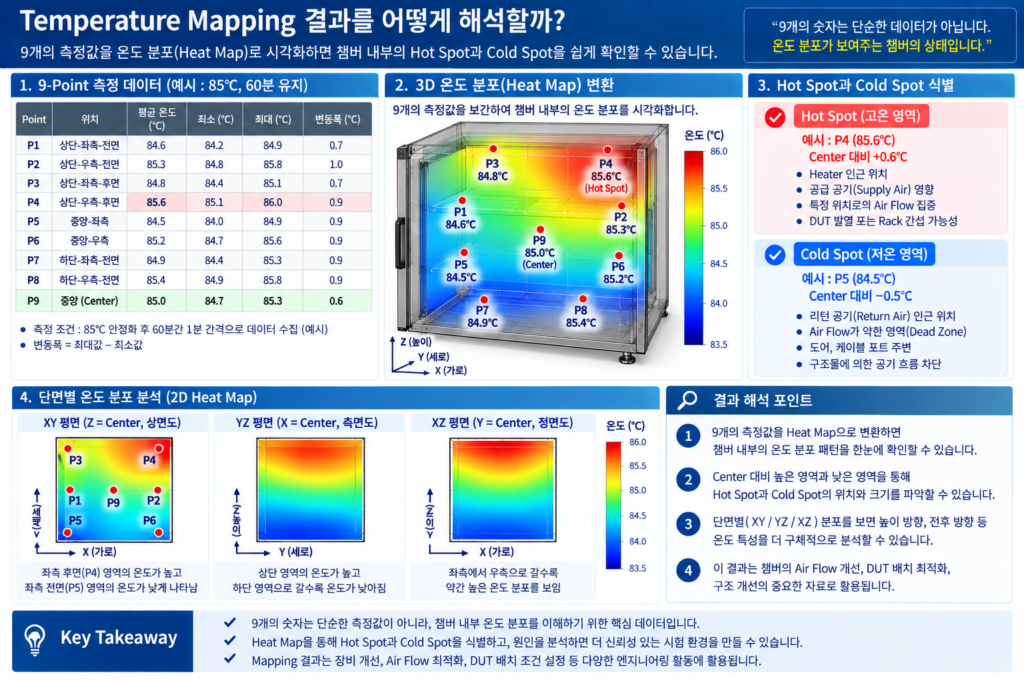

9개 Point에서 수집된 데이터는 단순히 PASS/FAIL을 판단하는 숫자로만 사용하지 않습니다.
각 Point의 평균값을 공간적으로 비교하거나 Heat Map으로 시각화하면
Working Space 내부의 Temperature Distribution과 Hot Spot, Cold Spot의 위치를
보다 직관적으로 확인할 수 있습니다.
예를 들어 85℃ Mapping에서 Center가 정확히 85.0℃라고 해도
한쪽 Corner가 83.8℃, 반대쪽이 86.0℃라면
제품 위치에 따라 서로 다른 Thermal Stress를 받을 수 있습니다.
| Point | Average | Min | Max | Range |
|---|---|---|---|---|
| P1 | 84.6℃ | 84.3℃ | 84.9℃ | 0.6℃ |
| P2 | 85.3℃ | 85.0℃ | 85.6℃ | 0.6℃ |
| P3 | 84.8℃ | 84.4℃ | 85.1℃ | 0.7℃ |
| P4 | 85.6℃ | 85.2℃ | 85.9℃ | 0.7℃ |
| P9 Center | 85.0℃ | 84.7℃ | 85.3℃ | 0.6℃ |
※ P5~P8도 동일한 방식으로 기록합니다. 위 수치는 평가 방법 설명을 위한 Engineering Example입니다.
RELATED ENGINEERING
챔버의 성능을 정량적으로 확인하는 Validation Data로 활용할 수 있습니다.
장비 도입 단계에서 Mapping 결과가 FAT와 SAT의 Acceptance에 어떻게 연결되는지도 함께 확인해보세요.

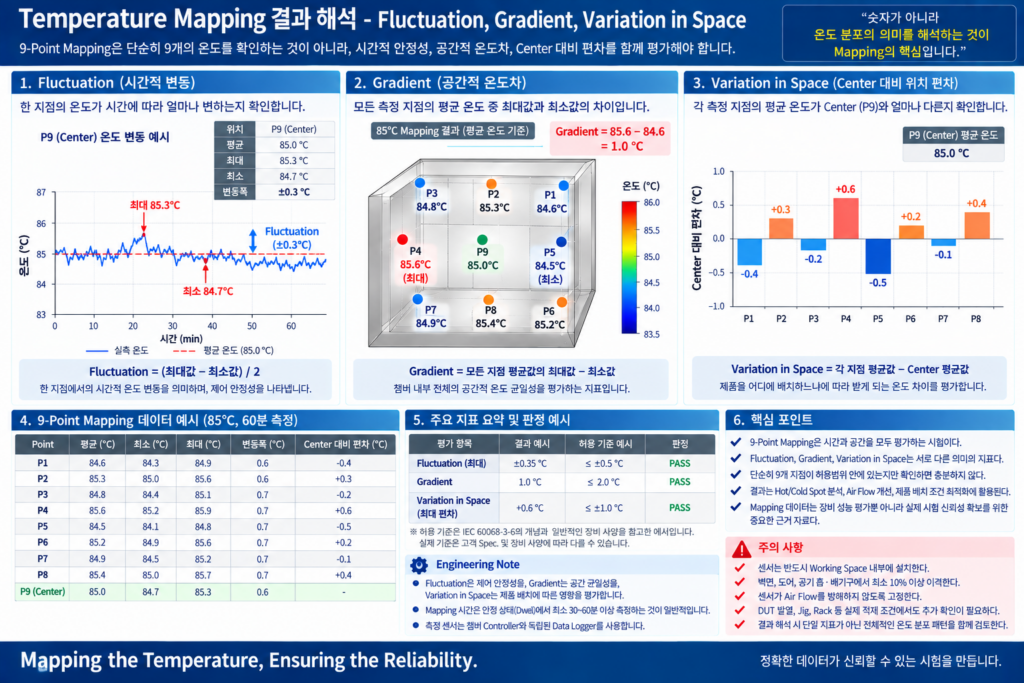

Mapping 결과는 Range 하나로 판단하면 안 된다
Temperature Mapping에서는 서로 다른 성능지표를 구분해야 합니다.
| 지표 | 계산 개념 | 예시 | 의미 |
|---|---|---|---|
| Fluctuation | 한 Point의 시간적 변동 | ±0.35℃ | 제어 안정성 |
| Gradient | Point 평균 Max − Min | 1.0℃ | 공간 전체 온도차 |
| Variation in Space | Working Space 내 측정 위치 간 공간적 온도 편차 | Center 대비 최대 편차 +0.6℃ | Center 대비 위치 편차 |
RELATED ENGINEERING
다음 단계에서는 동일한 안정화 구간에서 취득한 9-Point Data를
어떻게 계산하고 Uniformity를 판정할 것인지를 정의해야 합니다.

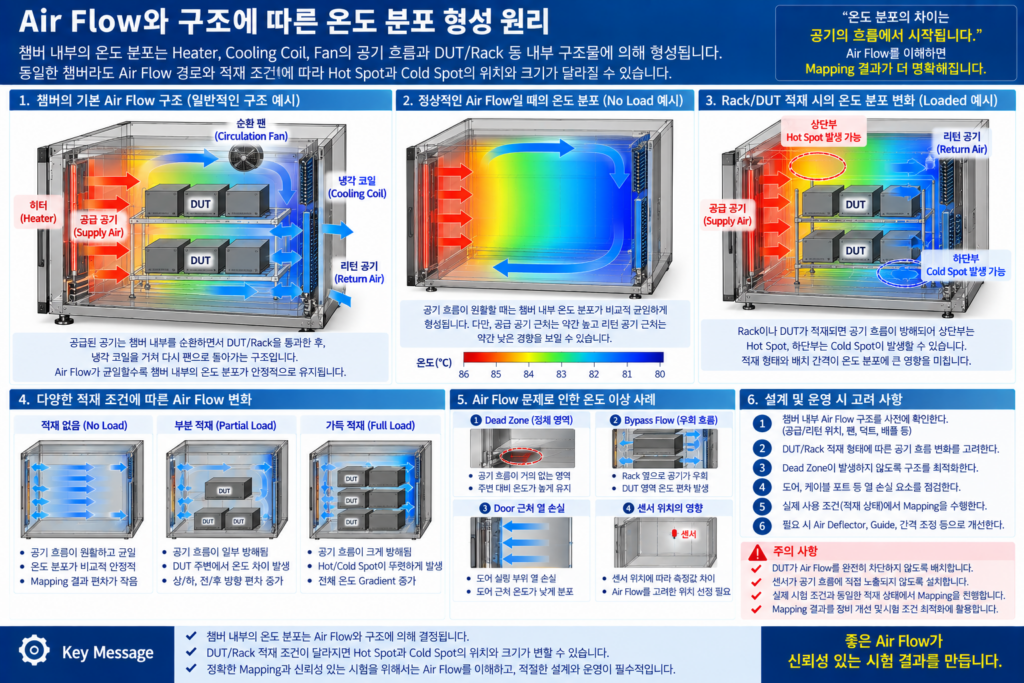

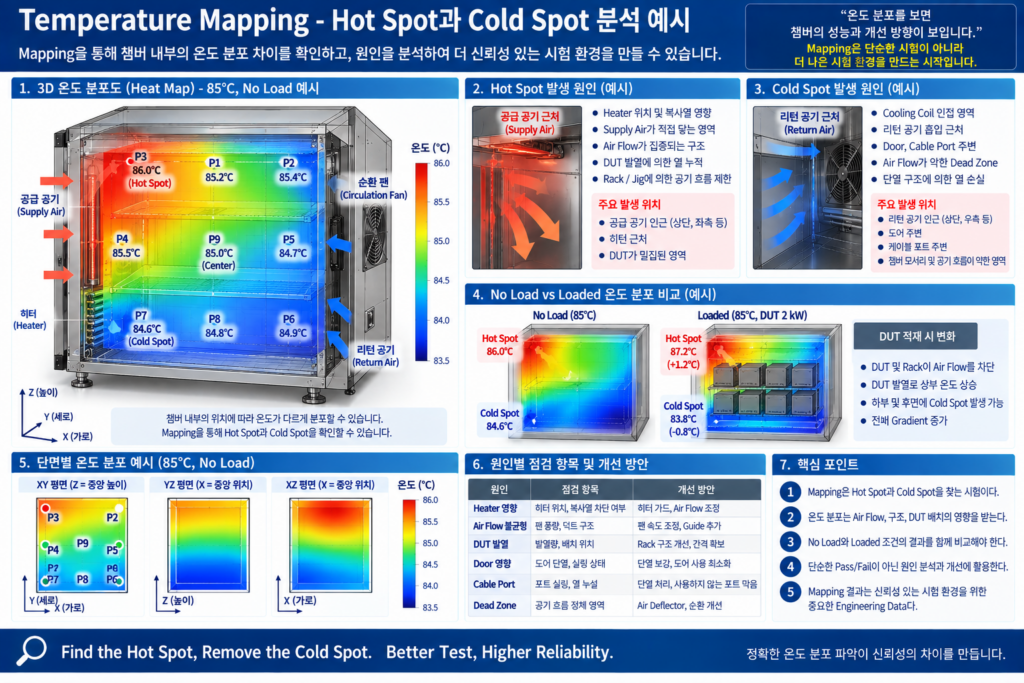

Hot Spot과 Cold Spot은 장비 Trouble의 중요한 단서다
Temperature Mapping에서 특정 위치가 반복적으로 높은 온도를 보인다면
단순한 Sensor 편차가 아니라 Air Flow와 챔버 내부 구조를 함께 확인해야 합니다.
챔버 내부의 공기는 Heater, Cooling Coil과 Circulation Fan을 거쳐 반복적으로 순환합니다.
이 과정에서 Supply Air와 Return Air의 위치, 풍속, 덕트 구조에 따라
Working Space 내부의 Temperature Distribution이 달라질 수 있습니다.
특히 DUT와 Rack이 적재되면 공기 흐름이 차단되거나 특정 경로로 우회하면서
Dead Zone 또는 Bypass Flow가 형성될 수 있습니다.
이러한 Air Flow 변화는 특정 영역의 Hot Spot 또는 Cold Spot으로 나타날 수 있습니다.
Hot Spot이 반복적으로 발생한다면 Heater 또는 Supply Air 인접 위치,
DUT 발열, Rack에 의한 공기 흐름 제한 등을 확인할 수 있습니다.
반대로 Cold Spot은 Cooling Coil 또는 Return Air 인접 영역,
Door와 Cable Port 주변의 열손실, Air Flow가 약한 Dead Zone 등을 확인할 필요가 있습니다.
따라서 Mapping 결과는 단순한 PASS/FAIL 자료가 아니라
Air Flow 설계, Rack 구조, DUT 배치 및 시험조건을 개선하기 위한 Engineering Data로 활용할 수 있습니다.

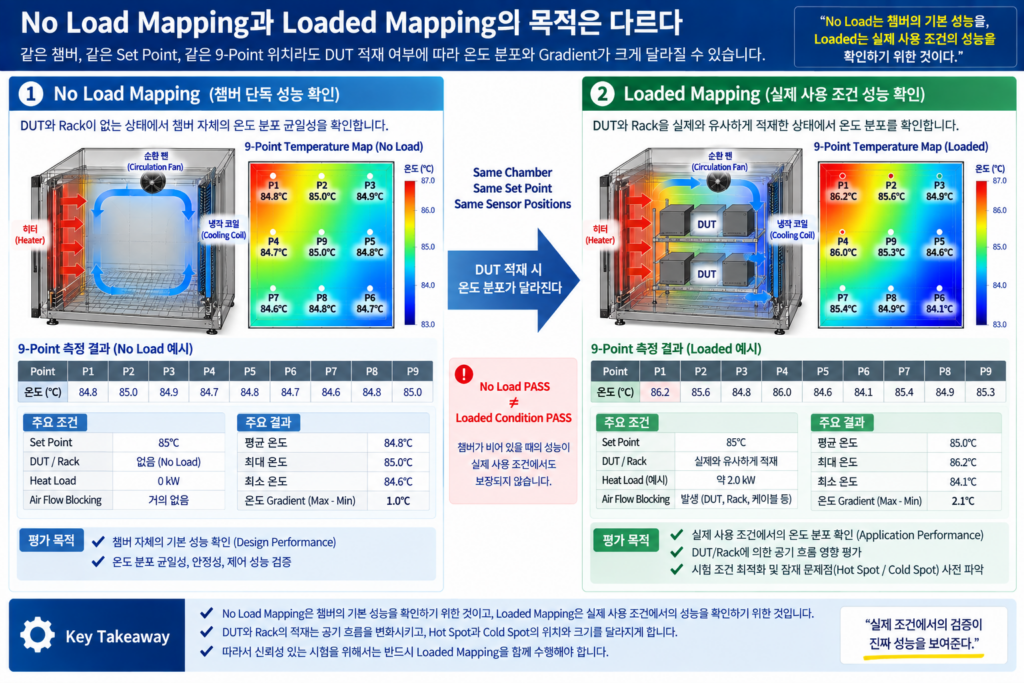

No Load Mapping과 Loaded Mapping의 목적은 다르다
No Load Mapping은 Chamber 자체가 기본적인 Temperature Distribution을
얼마나 균일하게 만들 수 있는지 확인하는 시험입니다.
그러나 DUT, Rack 및 Jig가 들어가면 Air Flow가 변하고
발열 DUT는 Working Space 자체의 Temperature Gradient를 증가시킬 수 있습니다.
IEC 60068-3-7:2020은 이러한 Heat-Dissipating 또는
Non-Heat-Dissipating Load가 포함된 Chamber의 성능을
Air Circulation까지 고려하여 평가하는 방법을 다룹니다.
| 항목 | No Load | Loaded |
|---|---|---|
| Heat Load | 0 kW | 2.0 kW |
| Gradient | 1.0℃ | 2.4℃ |
| Max Hot Spot | +0.6℃ | +1.7℃ |
| 목적 | Chamber 성능 | 실제 Application 성능 |
※ Engineering Note
Temperature Mapping은 반드시 Chamber Controller와 독립된 Measurement System을 사용하는 것이 좋습니다.
또한 Mapping Sensor 자체가 Air Flow를 방해하거나 Heater, Cooling Coil 또는 Wall의 직접 복사열 영향을 받아서는 안 됩니다.
IEC 60068-3-5:2018에서는 Chamber Size에 따라 최소 9 Point 또는 15 Point를 사용하고,
Confirmation Monitoring 시 최소 1분 간격의 Data Recording을 규정했습니다.
다만 이 문서는 IEC 공식 기준으로 2024년 12월 31일 Withdrawn 상태이므로,
신규 Specification 작성 시에는 프로젝트 적용 기준과 최신 표준 체계를 확인해야 합니다.
💡 Engineer’s Insight
Temperature Mapping에서 가장 흔한 실수는
9개 Sensor가 모두 ±2℃ 안에 들어왔으니 문제없다고 끝내는 것입니다.
실제로는 어느 Point가 지속적으로 높거나 낮은지,
그 편차가 시간에 따라 반복되는지,
DUT Loading 후 Hot Spot 위치가 이동하는지를 함께 봐야 합니다.
즉 좋은 Mapping Report는 단순한 9개의 숫자가 아니라
Temperature Distribution의 원인까지 설명할 수 있는 Data여야 합니다.
핵심 정리
- Controller 온도 한 점만으로 Working Space 전체 성능을 판단할 수 없다.
- Mapping은 Hot Spot과 Cold Spot을 찾는 시험이다.
- Working Space는 Chamber Wall과 구분해 정의해야 한다.
- Fluctuation, Gradient, Variation in Space는 서로 다른 성능지표다.
- No Load Mapping과 Loaded Mapping은 목적이 다르다.
- Mapping Data는 Air Flow와 DUT 배치 개선에도 활용할 수 있다.
자주 묻는 질문 (FAQ)
Q1. Controller 온도가 정확하면 Mapping을 하지 않아도 되나요?
아닙니다. Controller Sensor는 한 위치의 온도만 측정합니다.
Working Space 전체의 공간적 온도분포를 확인하려면 다점 Mapping이 필요합니다.
Q2. 9-Point Mapping Sensor는 Chamber 벽면에 설치하나요?
아닙니다. Sensor는 Chamber 내벽이 아니라
정의된 Working Space의 8개 Corner와 Center에 위치시키는 것이 기본 접근입니다.
Q3. Gradient와 Fluctuation은 무엇이 다른가요?
Fluctuation은 한 위치의 Temperature가 시간에 따라 얼마나 변하는지를 의미하고,
Gradient는 여러 측정 위치의 평균 Temperature 사이에서 발생하는 최대 공간 차이를 의미합니다.
Q4. DUT를 넣으면 Mapping 결과가 달라질 수 있나요?
네. DUT와 Rack이 Air Flow를 차단하거나 DUT 자체에서 Heat Load가 발생하면
Hot Spot과 Temperature Gradient가 달라질 수 있습니다.
Q5. Mapping은 언제 다시 수행해야 하나요?
신규 설치, 주요 Heater·Cooling·Air Circulation 수리,
Sensor 교체, 내부 구조 변경 또는 장기간 사용 후 성능 확인이 필요한 시점에
재검증하는 것이 좋습니다.
