Chapter 2. Chamber Validation
Environmental Chamber Engineering Guide
환경시험 챔버 성능검증 절차와 Acceptance Test 이해하기
챔버가 정상 작동한다고 해서 검수가 끝난 것은 아니다
환경시험 챔버를 신규 도입할 때 장비가 목표 온도까지 올라가고 냉각된다는 사실만으로
성능검증이 완료되었다고 볼 수는 없습니다.
설계된 사양대로 제작되었는지, Safety Interlock이 정상인지,
온도 성능이 Acceptance Criteria를 만족하는지,
그리고 실제 설치 장소의 전원·냉각수·배기·통신 환경에서도 동일한 성능을 내는지 확인해야 합니다.

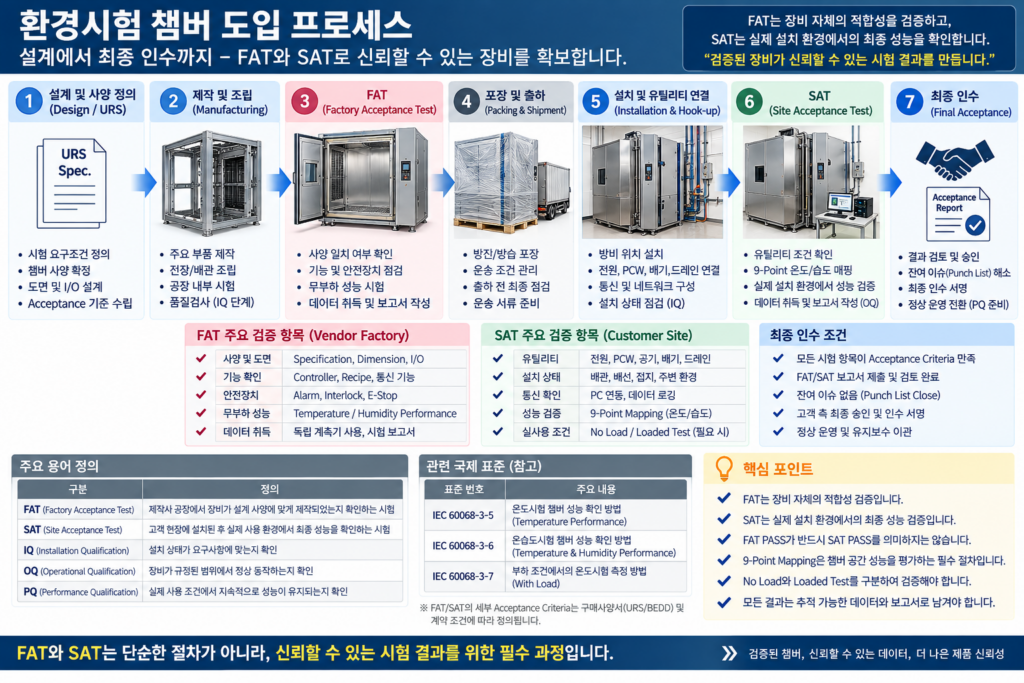

이를 위해 장비 제작 단계와 현장 설치 단계에서 각각 수행하는 대표적인 검증이
FAT(Factory Acceptance Test)와 SAT(Site Acceptance Test)입니다.

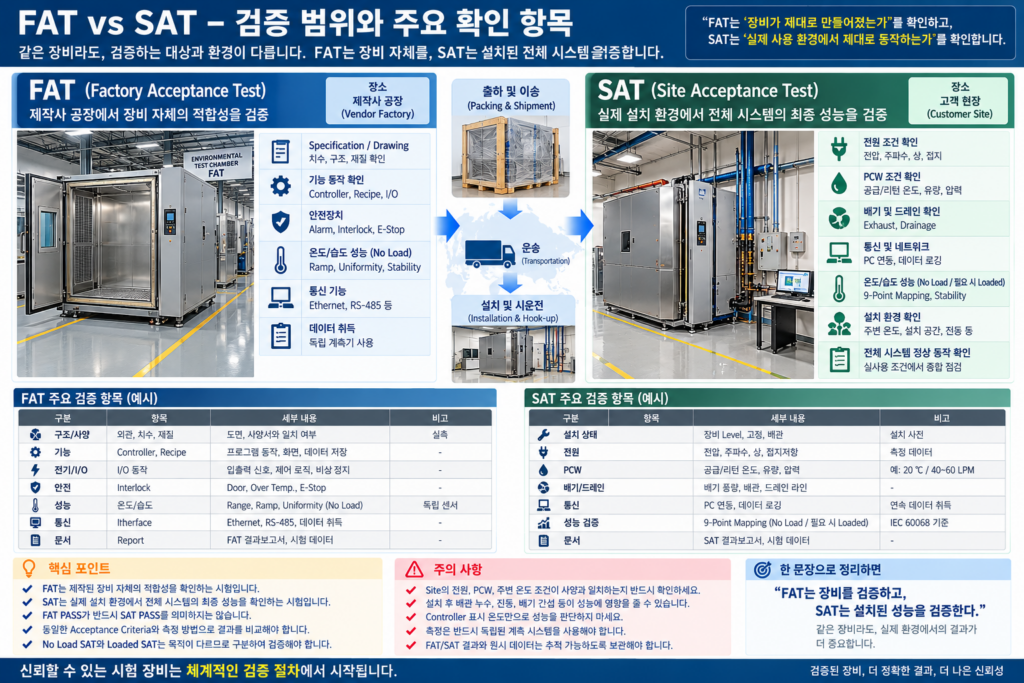

두 시험의 가장 큰 차이는 장소만이 아닙니다.
FAT = 제작된 장비 자체의 적합성 확인
SAT = 실제 설치 환경에서의 최종 성능 확인
FAT는 무엇을 확인하는 시험일까?
FAT는 장비가 고객에게 출하되기 전에
제작사 공장에서 수행하는 Acceptance Test입니다.
이 단계에서는 승인된 Specification, Drawing, I/O List,
Electrical Diagram 및 Acceptance Table과 실제 제작된 장비가 일치하는지 확인합니다.
- Chamber Dimension 및 Working Space
- Heater / Refrigeration / Humidifier 구성
- Controller 및 Recipe 기능
- Alarm / Interlock / Emergency Stop
- Door Interlock 및 Over Temperature Protection
- Sensor 및 Data Logging
- Communication Interface
- Temperature / Humidity Performance
따라서 FAT의 목적은 단순 시운전이 아니라
출하 전에 설계·제작·기능상의 문제를 최대한 제거하는 것입니다.
| 검증 항목 | 요구 사양 예시 | 측정 결과 예시 | 판정 |
|---|---|---|---|
| Temperature Range | -40 ~ 100℃ | -40.3 ~ 100.2℃ | PASS |
| Ramp Up | ≥ 3.0℃/min | 3.4℃/min | PASS |
| Ramp Down | ≥ 2.5℃/min | 2.8℃/min | PASS |
| Temperature Gradient | ≤ 2.0℃ | 1.4℃ | PASS |
| Humidity | 85%RH ±3%RH | 83.6 ~ 86.4%RH | PASS |
※ 위 숫자는 FAT Acceptance Table 구성 방법을 설명하기 위한 예시입니다.
실제 합격 기준은 구매사양서, BEDD/URS, 계약 Specification 및 적용 시험규격에 따라 정의해야 합니다.

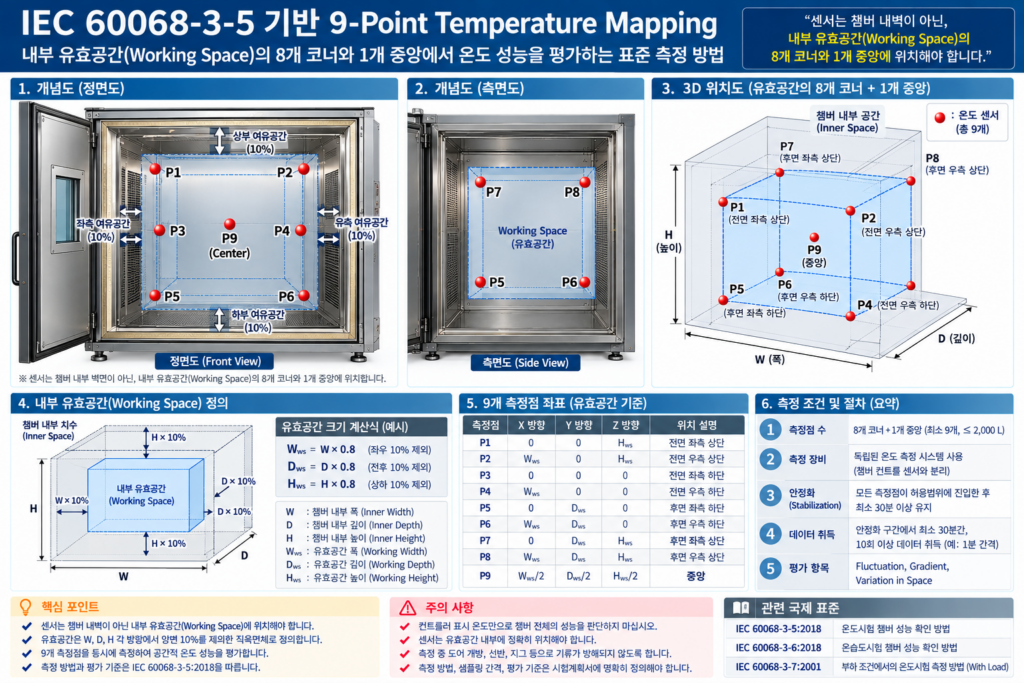

FAT에서 9-Point Temperature Mapping을 하는 이유
Controller에 표시되는 한 개의 온도만으로는 Chamber 전체 공간의 성능을 판단할 수 없습니다.
따라서 독립된 계측시스템을 이용하여 Working Space의 여러 위치를 동시에 측정해야 합니다.
IEC 60068-3-5:2018에서는 2,000 L 이하 Temperature Chamber의 성능 확인 시
Working Space의 8개 Corner와 Center를 포함한 최소 9개 Temperature Sensor를 사용합니다.
2,000 L를 초과하는 Chamber에는 추가 측정점이 적용됩니다.
| 평가 항목 | 평가 방법 | Data 기준 |
|---|---|---|
| 측정 Point | Corner + Center | 최소 9 Point ≤ 2,000 L |
| Stabilization | 모든 측정점 허용범위 진입 후 유지 | ≥ 30 min |
| Fluctuation | 각 Point의 시간적 변동 평가 | 30 min / ≥ 10 Samples |
| Gradient | Point 평균값 중 Max − Min | 9 Point 비교 |
| Variation in Space | Center 평균과 다른 Point 평균의 차이 | Center ↔ 8 Points |
RELATED ENGINEERING
Temperature Mapping의 목적과 측정 결과를 어떻게 해석할 것인지도
함께 정의해야 합니다.
SAT는 FAT와 무엇이 다를까?
FAT를 통과한 장비라도 고객 Site에 설치하면 조건이 달라집니다.
전원, PCW, 배기, Ambient Temperature, 설치 공간, 배관 길이 및 실제 통신 환경 등이
제작사 Factory와 동일하지 않기 때문입니다.
따라서 SAT에서는 장비 단독 성능보다 Installed System 전체의 정상 동작을 확인하는 것이 중요합니다.
- Power Voltage / Phase / Ground 확인
- PCW Supply / Return Flow 및 Pressure 확인
- Drain 및 Exhaust 확인
- Network / PC Communication 확인
- Safety 및 Emergency Interlock 재확인
- Temperature / Humidity Mapping
- Recipe 및 Data Logging 확인
- Site 조건에서 Performance 재검증
RELATED ENGINEERING
실제 시험 투입 전에는 장비가 전체 시험 Sequence를 정상적으로 수행하는지 확인하는 Dry-Run도
중요한 검증 단계가 됩니다.
같은 장비인데 FAT PASS, SAT FAIL이 발생할 수 있을까?
가능합니다.
FAT에서 정상 성능을 보였더라도 Site Utility 조건이나 설치 상태가 달라지면
SAT 결과가 달라질 수 있습니다.
| 항목 | FAT 조건 예시 | SAT 조건 예시 | 예상 영향 |
|---|---|---|---|
| Ambient | 23℃ | 30℃ | Cooling Capacity 영향 |
| PCW Supply | 20℃ / 50 LPM | 23℃ / 35 LPM | Condenser 성능 저하 가능 |
| Voltage | 380 V | 365 V | Heater / Motor 조건 영향 가능 |
| Heat Load | 0 kW | 2.0 kW | Ramp / Uniformity 영향 |
| Load | No Load | Full Load | Air Flow / Spatial Distribution 변화 |
※ 위 수치는 FAT와 SAT 조건 차이가 성능에 미치는 영향을 설명하기 위한 Engineering Example이며 IEC의 규정값이 아닙니다.

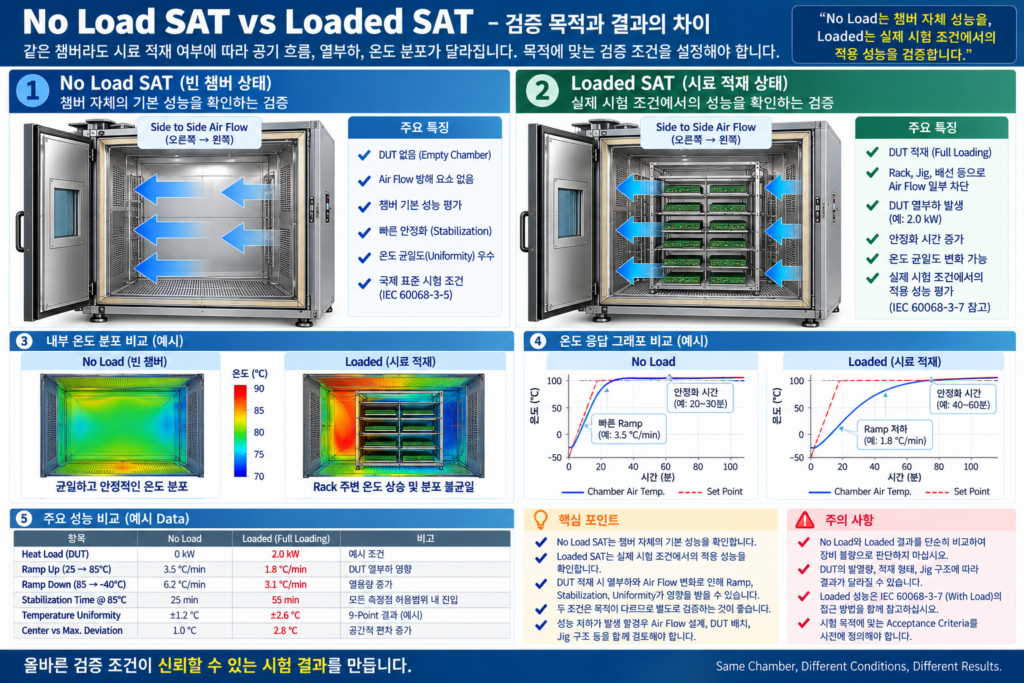

No Load SAT와 DUT Loaded SAT는 구분해야 한다
여기서 매우 중요한 부분이 있습니다.
IEC 60068-3-5의 기본 Chamber Performance 측정은 Empty Working Space 조건입니다.
실제 DUT가 들어간 상태에서는 DUT 자체가 Air Flow를 막고,
Thermal Mass와 발열량이 Chamber Performance에 영향을 줄 수 있습니다.
따라서 실무에서는 다음과 같이 구분하는 것이 효과적입니다.
① No Load SAT → Chamber 자체 성능 확인
② Loaded SAT → 실제 DUT 시험조건 검증
DUT 또는 Heat Dissipating Load가 포함된 Chamber 성능평가는
IEC 60068-3-7의 접근 방법을 함께 참고할 수 있습니다.
FAT와 SAT 결과는 어떻게 최종 Acceptance로 연결될까?
Acceptance Test에서 중요한 것은 단순히 PASS 또는 FAIL을 표시하는 것이 아닙니다.
각 시험 항목에 대해 Requirement → Measurement Method → Result → Acceptance Criteria가 연결되어 있어야 합니다.
| Verification | FAT | SAT | Acceptance Evidence |
|---|---|---|---|
| Dimension / Structure | ● | △ | Drawing / Inspection Record |
| I/O / Interlock | ● | ● | I/O Checklist |
| 9-Point Mapping | ● | ● | Raw Data / Mapping Report |
| Utility | △ | ● | Power / PCW / Drain Record |
| Final Performance | Pre-Acceptance | Final Verification | SAT Report / Sign-off |
● = 주요 검증 항목 / △ = 필요 시 확인. 실제 FAT·SAT 범위는 프로젝트별 계약 Specification과 Acceptance Plan에 따라 달라집니다.
※ Engineering Note
FAT와 SAT에서 가장 중요한 것은 같은 Acceptance Criteria와 Measurement Definition을 사용하는 것입니다.
예를 들어 FAT에서는 9-Point Temperature Gradient를 측정했는데
SAT에서는 Controller Temperature만 확인한다면 두 결과를 직접 비교하기 어렵습니다.
또한 FAT가 No Load이고 SAT가 Full Load라면 두 시험의 목적 자체가 달라집니다.
따라서 Acceptance Table에는 반드시
Load Condition, Sensor Position, Sampling Interval, Stabilization Criteria, Measurement Duration 및 Utility Condition을 기록하는 것이 좋습니다.
💡 Engineer’s Insight
실무에서 좋은 Acceptance Test는 항목이 많은 시험이 아니라
FAT와 SAT 사이의 조건 차이를 추적할 수 있는 시험입니다.
예를 들어 SAT에서 Cooling Performance가 FAT보다 떨어졌다면
곧바로 Refrigeration System 불량으로 판단하기보다
Ambient Temperature, PCW Temperature·Flow,
DUT Heat Load 및 Air Flow 조건이 FAT와 동일한지 먼저 비교해야 합니다.
또한 9-Point Mapping은 단순히 모든 Point가 ±2℃ 안에 들어오는지만 보는 것보다
Fluctuation, Gradient, Variation in Space를 분리하여 평가하는 것이
Chamber의 실제 성능을 훨씬 정확하게 보여줍니다.
핵심 정리
- FAT는 출하 전 제작사에서 장비의 설계·기능·성능을 검증한다.
- SAT는 설치 후 실제 Site Utility 조건에서 최종 성능을 검증한다.
- FAT PASS가 반드시 SAT PASS를 의미하지는 않는다.
- IEC 60068-3-5는 Chamber Working Space의 다점 Temperature Performance 평가 방법을 제공한다.
- No Load와 DUT Loaded Test는 서로 다른 검증 목적으로 관리해야 한다.
- 최종 Acceptance는 Specification → Measurement → Result → Criteria가 추적 가능해야 한다.
자주 묻는 질문 (FAQ)
Q1. FAT를 통과했는데 SAT를 다시 해야 하나요?
네. FAT는 제작사 환경에서 수행되고 SAT는 실제 설치 장소에서 수행됩니다.
전원, PCW, Ambient Condition, 배관 및 설치 상태가 달라질 수 있기 때문에 Site Performance를 다시 확인하는 것이 중요합니다.
Q2. FAT와 SAT에서 반드시 동일한 시험을 해야 하나요?
모든 항목을 동일하게 반복할 필요는 없습니다.
FAT에서는 제작·기능 검증 비중이 높고 SAT에서는 Utility, Installation 및 실제 Site Performance 검증 비중이 높습니다.
다만 비교가 필요한 성능항목은 동일한 Measurement Definition을 유지하는 것이 좋습니다.
Q3. 9-Point Mapping은 왜 필요한가요?
Controller Sensor 한 점만으로는 Working Space 전체의 Temperature Distribution을 알 수 없기 때문입니다.
IEC 60068-3-5에서는 2,000 L 이하 Chamber에 최소 9개 Temperature Measurement Point를 사용합니다.
Q4. SAT는 DUT를 넣고 해야 하나요?
목적에 따라 구분하는 것이 좋습니다.
No Load SAT는 Chamber 자체의 기본 성능을 확인하고,
Loaded Test는 실제 DUT 적재와 Heat Load가 포함된 Application Performance를 확인하는 데 적합합니다.
Q5. FAT/SAT의 합격 기준은 IEC 60068에 정해져 있나요?
FAT/SAT 자체의 모든 합격 기준을 IEC 60068이 일괄적으로 정하는 것은 아닙니다.
Acceptance Criteria는 구매사양서, BEDD/URS, 계약 Specification 등에 정의하고,
Temperature/Humidity Chamber의 Measurement Method를 IEC 60068-3-5, IEC 60068-3-6 등의 표준에 근거하여 구성하는 방식이 적절합니다.
