Chapter 3. Chamber Performance
Environmental Chamber Engineering Guide

Door Open 이후 Recovery 성능 평가 방법

Door를 열었다 닫으면 챔버에서는 무슨 일이 일어날까?

Steady-State 상태의 챔버 Door를 열면 내부 Air와 외부 Ambient Air 사이에 급격한 열교환이 발생합니다.
Door를 다시 닫더라도 온도는 즉시 원래 상태로 돌아오지 않습니다.

이때 중요한 성능이 Temperature Recovery입니다.
단순히 Set Point를 다시 통과하는 시간이 아니라,
외란(Disturbance) 이후 온도가 정의된 허용범위로 복귀하여 다시 안정적으로 유지되는 데 필요한 시간을 평가하는 것이 핵심입니다.

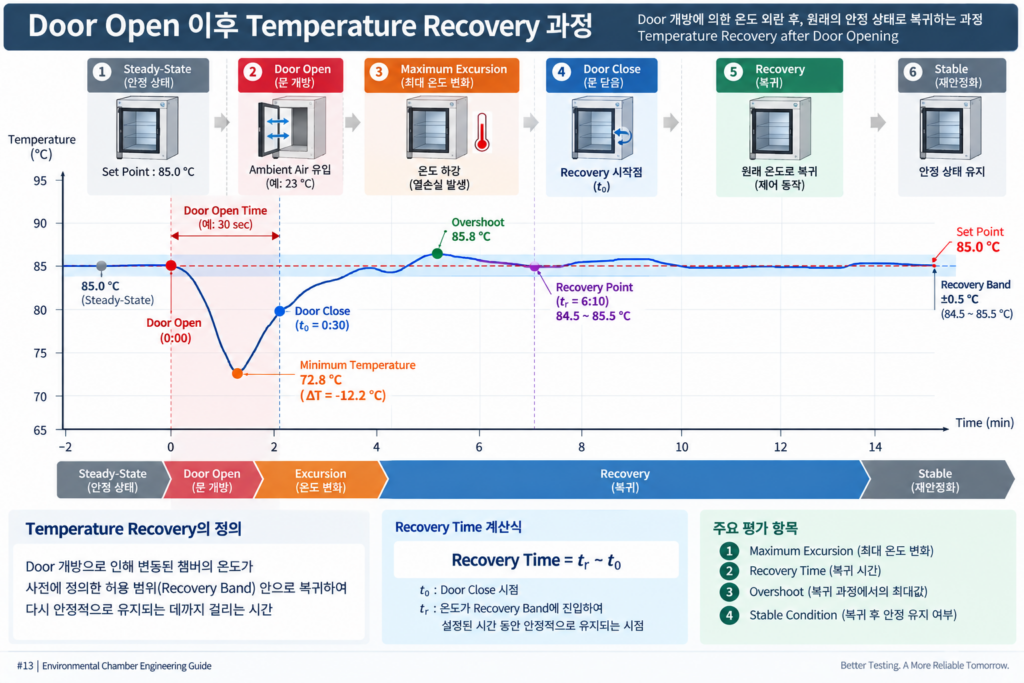

Recovery Time은 어디서부터 어디까지 측정할까?

Recovery 평가에서 가장 먼저 정의해야 할 것은 Start Point와 End Point입니다.
일반적으로 Door Close를 Recovery 시작점으로 두고,
온도가 사전에 정의한 Recovery Band 안으로 복귀한 뒤 다시 벗어나지 않는 시점을 종료점으로 설정할 수 있습니다.

Recovery Time = t_stable − t_{door close}

※ 위 수치는 Recovery 계산 방법을 설명하기 위한 Engineering Example이며 공통 IEC Acceptance Criteria가 아닙니다.

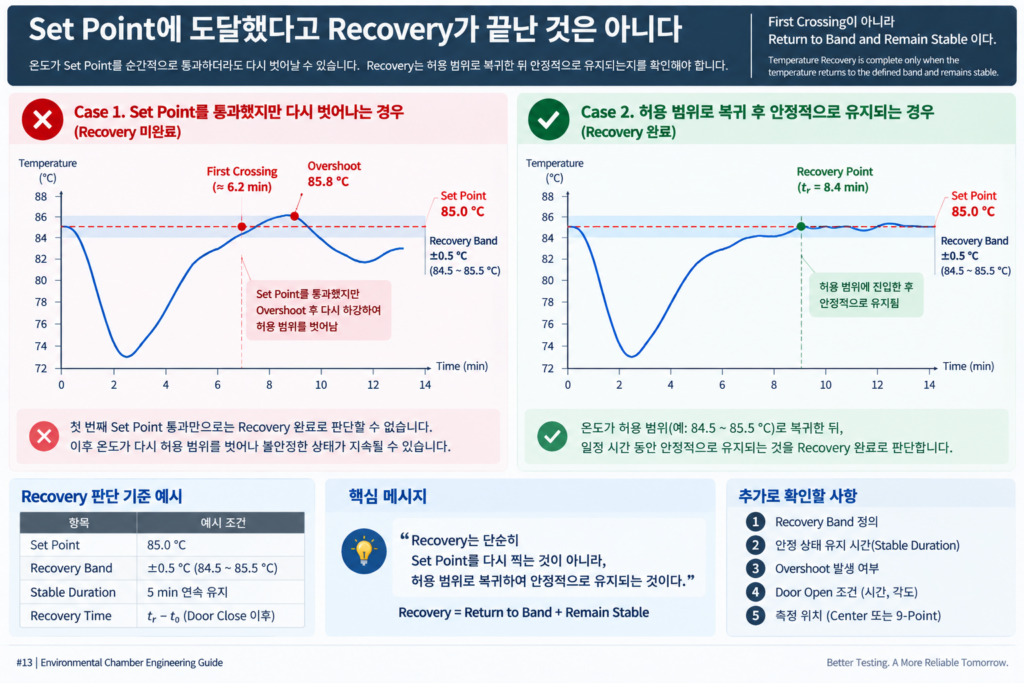

Set Point에 도달했다고 Recovery가 끝난 것은 아니다

온도가 빠르게 상승하면서 85.0℃를 순간적으로 통과한 뒤 85.8℃까지 Overshoot한다면
첫 번째 Set Point Crossing을 Recovery 완료로 판단하기 어렵습니다.

따라서 실무에서는 Recovery Band + 유지 조건을 함께 정의하는 방법이 유용합니다.
예를 들어 85℃ 시험에서 84.5~85.5℃를 Recovery Band로 정의했다면,
Band에 진입한 뒤 일정 시간 연속으로 유지되는지를 확인합니다.

Door Open 조건이 다르면 Recovery Time도 달라진다

따라서 Recovery Spec에는 최소한 Set Point, Door Open Time, Door Opening Angle,
Ambient Condition, Load Condition, Measurement Point, Recovery Band를 함께 기록해야 합니다.

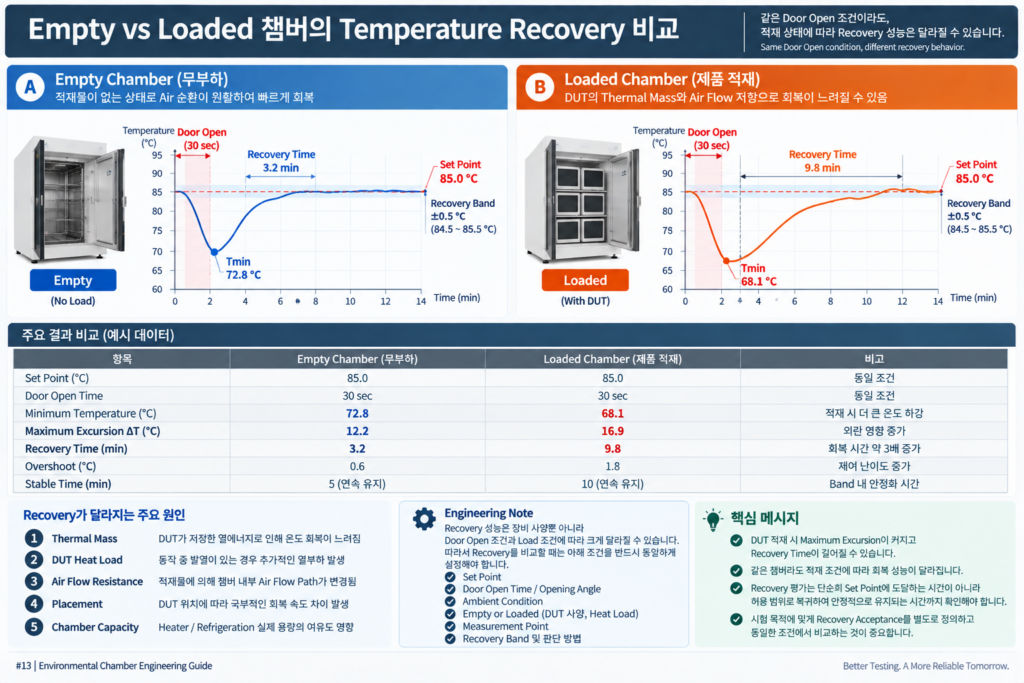

Empty와 Loaded Recovery는 왜 다를까?

DUT가 적재되면 단순히 Thermal Mass만 증가하는 것이 아니라 Air Flow Path가 달라집니다.
특히 대형 DUT가 Supply/Return Air를 막으면 Door Close 이후에도 특정 영역의 회복이 늦어질 수 있습니다.

• Thermal Mass – DUT가 저장한 열에너지 영향
• DUT Heat Load – 동작 중 발열량 변화
• Air Flow Resistance – 적재물에 의한 순환 저항 증가
• Refrigeration / Heater Capacity – 외란을 제거할 수 있는 실제 용량
• Door Seal – Door Close 이후 외기 침투 여부

실제 장비에서는 Recovery가 어느 정도일까?

공개된 장비 Technical Data에서도 Recovery는 하나의 고정된 숫자가 아니라
시험조건과 Recovery 정의를 함께 제시합니다.

※ 장비 종류와 Recovery 정의가 서로 다르므로 위 숫자를 직접적인 합격 기준으로 비교해서는 안 됩니다.

국제표준에서는 어떻게 접근할까?

IEC 60068-3-6:2018은 무부하 Temperature/Humidity Chamber의
Performance Confirmation을 위한 균일하고 재현 가능한 측정 접근을 제공합니다.

실제 DUT가 적재된 Temperature Chamber에서는 IEC 60068-3-7:2020을 통해
Heat-dissipating 또는 Non-heat-dissipating Specimen과 Air Circulation의 영향을 고려할 수 있습니다.

다만 Door Open Recovery에 대해 모든 Environmental Chamber에 적용되는
“몇 분 이내 정상”이라는 하나의 IEC 공통값이 존재한다고 해석해서는 안 됩니다.
Recovery Acceptance는 적용 시험규격, 고객 요구사항 및 장비 Specification에 맞춰 정의해야 합니다.

💡 Engineer’s Insight

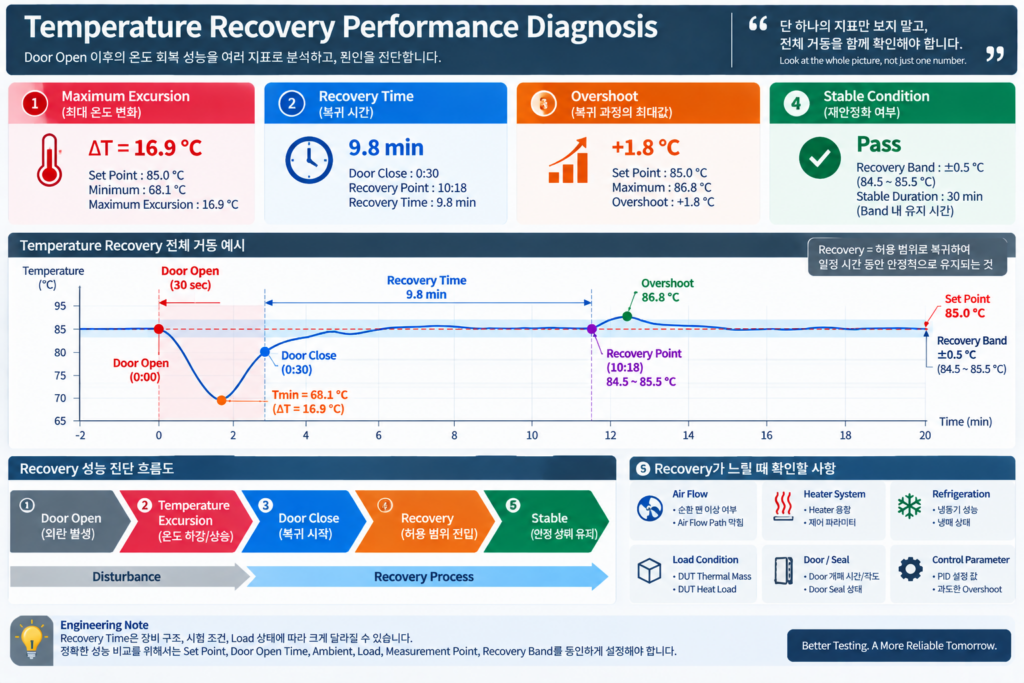

Recovery 성능을 볼 때 Recovery Time 하나만 비교하지 않는 것이 중요합니다.
Door Open 직후의 Maximum Excursion, 복귀 속도, Overshoot 그리고 최종 Stable 상태를 함께 확인해야 합니다.

좋은 Recovery 평가는 결국
Excursion + Recovery Time + Overshoot + Stable Condition을 하나의 Event로 분석하는 것입니다.

핵심 정리

• Temperature Recovery는 외란 이후 정상 운전 범위로 돌아오는 성능을 평가한다.
• Door Close 시점을 Recovery 시작점으로 명확하게 정의하는 것이 좋다.
• Set Point를 순간적으로 통과했다고 Recovery가 완료된 것은 아니다.
• Door Open Time과 Load Condition이 달라지면 결과도 달라진다.
• Recovery Time뿐 아니라 Maximum Excursion, Overshoot, Stable Condition을 함께 본다.
• 공통적인 Recovery 시간보다 시험조건과 Acceptance Definition이 더 중요하다.

자주 묻는 질문 (FAQ)

Q1. Door Open 후 몇 분 안에 복귀해야 정상인가요?

모든 챔버에 적용되는 하나의 시간 기준은 없습니다.
장비 용량, Set Point, Door Open Time, Load 및 요구 Specification에 따라 Acceptance Criteria를 정의해야 합니다.

Q2. 85℃를 다시 찍으면 Recovery 완료인가요?

반드시 그렇지는 않습니다. Set Point를 통과한 뒤 Overshoot하거나 다시 허용범위를 벗어날 수 있으므로
Recovery Band 내에서 안정적으로 유지되는지까지 확인하는 것이 좋습니다.

Q3. Door Open 시간은 반드시 동일해야 하나요?

비교시험이라면 동일해야 합니다. 10초와 60초 Door Open은 열교환량 자체가 다르므로
Recovery Time을 직접 비교하기 어렵습니다.

Q4. Center Sensor 하나로 Recovery를 평가해도 되나요?

Controller 복귀 특성을 확인하는 목적이라면 Reference Point를 사용할 수 있지만,
Working Space 전체의 회복을 확인하려면 여러 Measurement Point를 사용하는 방법을 고려해야 합니다.

Q5. DUT Temperature도 Chamber Air와 같은 시간에 Recovery되나요?

아닙니다. DUT는 Thermal Mass와 자체 발열 특성을 가지므로 Chamber Air와 다른 응답을 보일 수 있습니다.
따라서 제품 보호가 목적이라면 Air Recovery와 DUT Recovery를 구분해서 평가하는 것이 좋습니다.
