Chapter 3. Chamber Performance
Environmental Chamber Engineering Guide
온도 안정도(Stability)와 Temperature Fluctuation 이해하기
도입
챔버가 85℃에 도달한 뒤 Controller에 85.0℃가 표시되고 있다면
온도가 완전히 안정되었다고 볼 수 있을까요?
실제 챔버의 온도를 일정 시간 기록해 보면
85.0℃를 중심으로 84.8℃, 85.1℃, 84.9℃처럼 미세하게 계속 움직입니다.
Heater와 Refrigeration System이 제어 출력을 조절하고,
순환 Air와 Chamber Wall 사이에서 열교환이 계속 발생하기 때문입니다.
따라서 Temperature Stability를 평가할 때 중요한 것은
Set Point에 정확히 한 번 도달했는가가 아니라,
Steady-State 구간에서 온도가 시간에 따라 얼마나 안정적으로 유지되는가입니다.

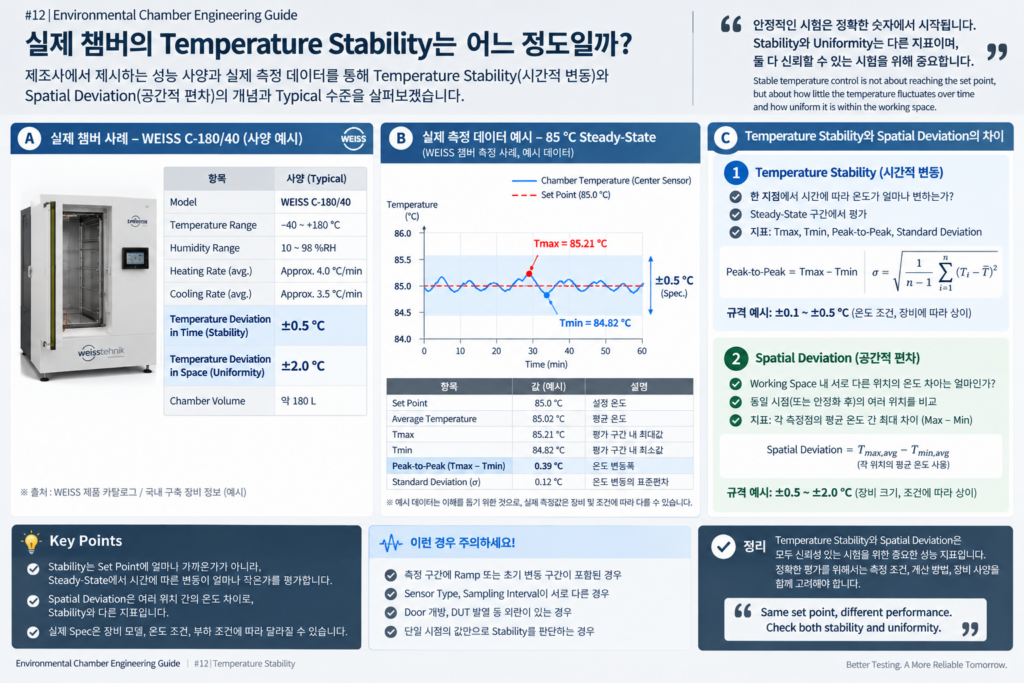

Temperature Stability와 Uniformity는 무엇이 다를까?
두 지표는 비슷해 보이지만 평가하는 방향이 다릅니다.
Temperature Stability는 한 위치에서 시간에 따른 변화를 보고,
Temperature Uniformity 또는 Spatial Variation은
여러 위치 사이의 공간적 차이를 평가합니다.
| 구분 | Temperature Stability | Spatial Uniformity |
|---|---|---|
| 평가 축 | Time | Position |
| 질문 | 한 지점의 온도가 시간에 따라 얼마나 흔들리는가? | Working Space 위치별 온도 차이는 얼마인가? |
| 대표 Data | Tmax, Tmin, 시간별 Trend | P1 ~ P9 등 위치별 Data |
| 대표 문제 | PID Hunting, Compressor Cycling | Air Flow, Hot/Cold Spot |
Uniformity는 Working Space의 위치에 따른 온도 차이를 평가합니다.
실제 9개 측정점의 배치와 Uniformity 계산 방법은
9-Point Temperature Uniformity 검증 방법
에서 자세히 확인할 수 있습니다.

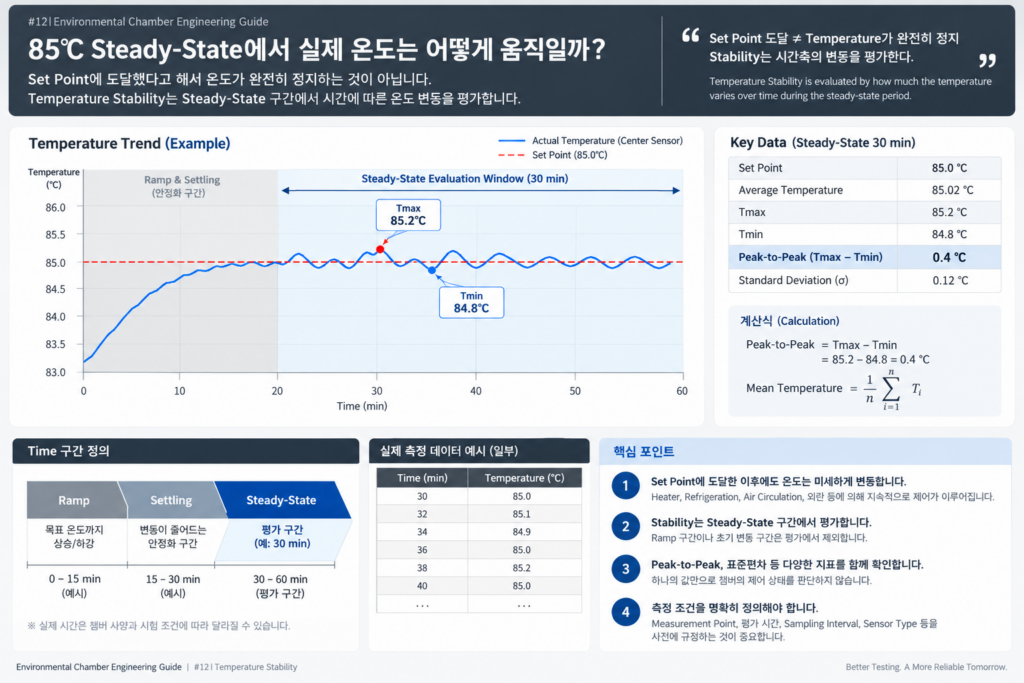

Temperature Stability는 어떻게 계산할까?
Steady-State 구간에서 가장 직관적인 확인 방법 중 하나는
동일 Measurement Point의 Maximum과 Minimum을 확인하는 것입니다.
Peak-to-Peak Temperature Variation = Tmax − Tmin
예를 들어 30분 동안 Center Sensor에서 다음과 같은 결과가 측정되었다고 가정해보겠습니다.
| Set Point | 평균 | Tmax | Tmin | Max−Min |
|---|---|---|---|---|
| 85.0℃ | 85.02℃ | 85.21℃ | 84.82℃ | 0.39℃ |
※ 위 수치는 계산 방법을 설명하기 위한 Engineering Example이며 IEC의 공통 Acceptance Criteria가 아닙니다.
실제 계산 정의, Sampling Interval, Evaluation Duration 및 허용범위는 적용 Specification에 따라 정의해야 합니다.
Set Point 도달과 실제 안정화 완료가 왜 다른지, 그리고 시험 시작 전 Ready Condition을 어떻게 판단하는지는
Environmental Chamber Pre-Run과 안정화 판단 방법
에서 자세히 확인할 수 있습니다.

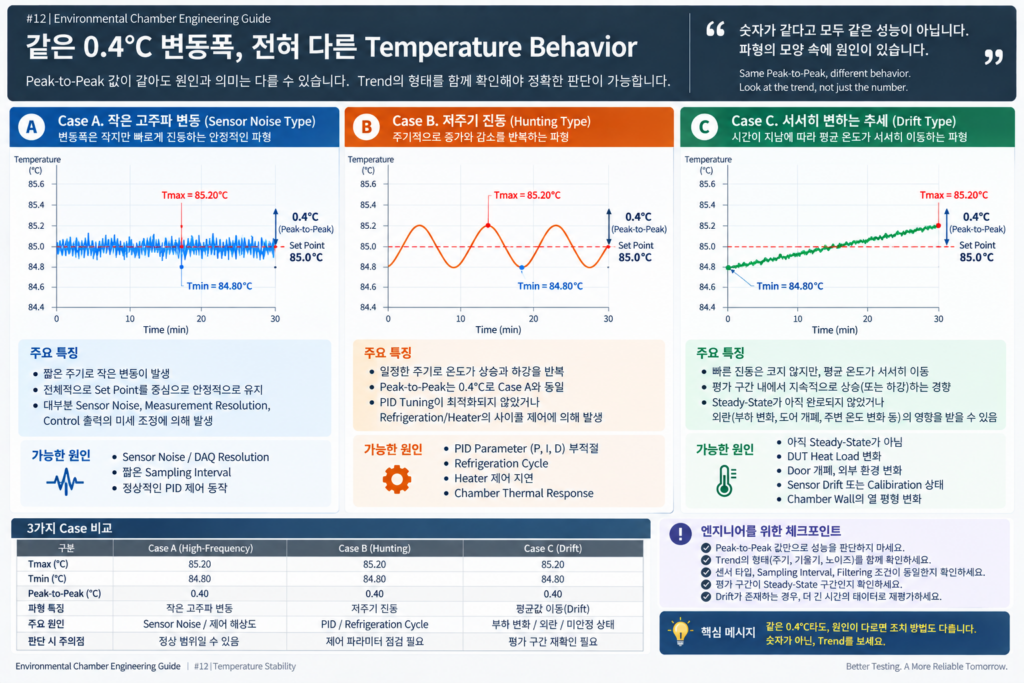

같은 Max−Min이라도 파형은 전혀 다를 수 있다
Peak-to-Peak 값 하나만 보면 챔버의 제어 상태를 모두 알 수 없습니다.
예를 들어 두 챔버가 모두 0.4℃의 Max−Min을 보여도
시간에 따른 파형은 전혀 다를 수 있습니다.
| Case | Tmin~Tmax | Peak-to-Peak | Trend 특징 | 확인 Point |
|---|---|---|---|---|
| A | 84.8~85.2℃ | 0.4℃ | 작고 빠른 변동 | Sensor Noise / Control Resolution |
| B | 84.8~85.2℃ | 0.4℃ | 느린 주기적 진동 | PID / Refrigeration Cycling |
| C | 84.9~85.3℃ | 0.4℃ | 평균값 자체가 상승 | Drift / 아직 Steady-State가 아닐 가능성 |

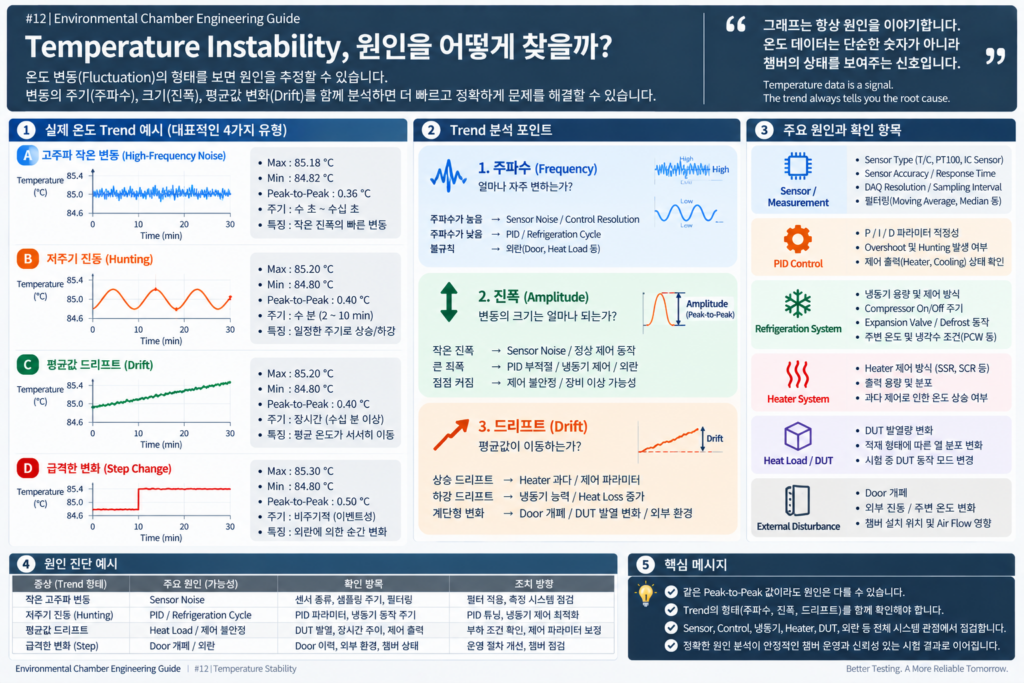

왜 온도는 계속 미세하게 움직일까?
챔버는 완전히 정적인 열평형 장치가 아니라
Heat Input과 Heat Removal을 계속 조절하는 Dynamic Control System입니다.
- PID Output 변화 – Heater 출력이 계속 보정됨
- Refrigeration Capacity 변화 – Cooling 출력 및 제어 상태 변화
- Air Circulation – Supply/Return Air 사이의 지속적인 열교환
- Wall Heat Transfer – Chamber Wall 및 단열재를 통한 Heat Loss/Gain
- DUT Heat Load – 발열 DUT의 출력 변화
- Sensor Response – Sensor Time Constant와 Sampling 주기의 영향
따라서 Stability 문제를 발견했을 때 PID Parameter만 바로 변경하기보다
Trend의 주기, 평균값 Drift, 냉동기 동작, Heater Output 및 측정계 특성을 함께 확인하는 것이 중요합니다.
Sensor와 Sampling Rate도 Stability 값에 영향을 준다
같은 챔버를 측정하더라도 Sensor의 Response Time과 Data Sampling 방식이 다르면
기록되는 Temperature Variation도 달라질 수 있습니다.
빠른 Sensor를 짧은 간격으로 저장하면 순간적인 변화를 더 많이 포착하는 반면,
Response가 느린 Probe 또는 긴 Logging Interval은 짧은 변동을 완화하여 기록할 수 있습니다.
따라서 서로 다른 장비의 Stability를 비교할 때는
Sensor Type, Accuracy, Response, Sampling Interval, Filtering 조건을 동일하게 관리해야 합니다.
Temperature Stability의 Acceptance Criteria를 작성할 때
단순히 “Stability ±0.5℃”라고만 표시하면 해석이 달라질 수 있습니다.
Measurement Point / Evaluation Duration / Sampling Interval / Calculation Method /
Sensor Accuracy / Loaded or Empty Condition을 함께 정의하는 것이 좋습니다.
또한 Chamber Air의 특성값과 DUT 자체의 Temperature Stability는 서로 다른 측정대상입니다.
DUT Temperature에는 제품의 Thermal Mass와 자체 발열 특성까지 포함될 수 있으므로
두 값을 동일한 Performance Indicator로 사용하지 않는 것이 중요합니다.
국제표준에서는 어떻게 접근할까?
IEC 60068 계열에서는 Chamber Performance를 재현 가능한 방법으로 확인하는 접근을 사용합니다.
Temperature/Humidity Chamber의 무부하 Performance Confirmation에는
IEC 60068-3-6이 활용되며,
Loaded Temperature Chamber에서는 IEC 60068-3-7을 통해
시험품과 Air Circulation의 영향을 고려할 수 있습니다.
또한 측정 결과를 Specification과 비교할 때는 Sensor 자체의 Accuracy만 볼 것이 아니라
측정 시스템 전체의 불확도를 고려해야 합니다.
IEC 60068-3-11은 Climatic Chamber의 정상상태 Temperature/Humidity 조건에 대한
Measurement Uncertainty 평가 지침을 제공합니다.
※ IEC 60068-3-5:2018은 Temperature Chamber Performance Confirmation에 사용되어 온 문서이나
IEC Webstore 기준 2024-12-31 Withdrawn 상태입니다.
따라서 신규 Specification에서는 적용 표준의 현재 발행 상태와 고객 요구사항을 별도로 확인하는 것이 좋습니다.
💡 Engineer’s Insight
실무에서 Stability를 볼 때 가장 먼저 확인할 것은 숫자 하나가 아니라 Trend의 형태입니다.
0.4℃의 Variation이 발생했다면
“0.4℃니까 정상/비정상”이라고 바로 판단하기보다
그 변화가 10초 간격의 Noise인지, 5분 주기의 Hunting인지,
30분 동안 계속 이동하는 Drift인지 구분해야 합니다.
결국 좋은 Stability 평가는
Amplitude + Time Behavior + Measurement Condition을 함께 보는 것입니다.
핵심 정리
- Temperature Stability는 한 위치에서 시간에 따른 온도 변화를 평가한다.
- Uniformity는 위치 간 차이이므로 Stability와 평가 목적이 다르다.
- Tmax−Tmin은 Temperature Variation을 확인하는 직관적인 지표 중 하나다.
- 같은 Peak-to-Peak 값이라도 Noise, Hunting, Drift는 서로 다른 현상이다.
- Sensor Response와 Sampling Interval은 기록되는 변동폭에 영향을 줄 수 있다.
- Acceptance Criteria에는 측정 위치·시간·Sampling·계산법·측정조건을 함께 정의하는 것이 중요하다.
자주 묻는 질문 (FAQ)
Q1. Temperature Stability가 ±0.5℃라는 것은 무엇을 의미하나요?
표현만으로는 충분하지 않습니다. Set Point 또는 평균값을 기준으로 한 허용범위인지,
Peak-to-Peak의 절반을 의미하는지 등 계산 정의를 확인해야 합니다.
따라서 Specification에는 평가방법을 함께 명시하는 것이 좋습니다.
Q2. Stability와 Temperature Accuracy는 같은 의미인가요?
아닙니다. Accuracy는 목표값 또는 기준값과 측정값 사이의 차이와 관련되고,
Stability는 일정 시간 동안 측정값이 얼마나 변하는지를 나타냅니다.
평균이 85.5℃로 유지되는 챔버는 시간적으로 안정적일 수 있지만 85.0℃ Set Point에 대해서는 Offset이 존재할 수 있습니다.
Q3. Stability는 Center Sensor 하나만 보면 되나요?
평가 목적에 따라 다릅니다. 특정 Reference Point의 시간 안정성을 확인할 수 있지만,
Center의 Stability가 좋다고 해서 Working Space 전체의 공간적 성능까지 보장되는 것은 아닙니다.
Q4. Sampling Interval을 짧게 하면 Stability가 나빠지나요?
챔버 자체가 나빠지는 것은 아닙니다. 다만 짧은 Sampling과 빠른 Sensor는
짧은 시간의 변동을 더 많이 포착할 수 있어 기록된 Max−Min이 커질 수 있습니다.
따라서 비교시험에서는 측정조건을 통일해야 합니다.
Q5. Loaded 상태에서도 Empty Chamber와 같은 Stability가 나와야 하나요?
반드시 그렇지는 않습니다. DUT의 Thermal Mass, 발열량 및 Air Circulation 변화가
제어 응답에 영향을 줄 수 있습니다. Loaded Performance가 중요한 시험이라면
실제 대표 Loading 조건을 별도로 정의하여 평가하는 것이 좋습니다.
