Chapter 5. Air Flow Engineering
Environmental Chamber Engineering Guide
Supply Air와 Return Air가 만드는 Temperature Distribution
환경시험 챔버의 Heater와 Refrigeration System이 충분한 Capacity를 가지고 있어도 Working Space 내부의 공기가 제대로 순환하지 않으면 원하는 Temperature Distribution을 만들기 어렵습니다.
챔버 성능은 단순히 열을 만들거나 제거하는 능력뿐 아니라 Conditioned Air를 DUT까지 전달하고 다시 Heat Exchanger로 회수하는 능력에 의해 결정됩니다.
따라서 Air Flow를 이해할 때는 Fan의 풍량 하나보다 Supply Air → DUT → Return Air로 이어지는 전체 Flow Path를 봐야 합니다.
이번 글에서는 Supply와 Return이 Temperature Distribution, Ramp, Stabilization에 어떤 영향을 주는지 살펴보겠습니다.

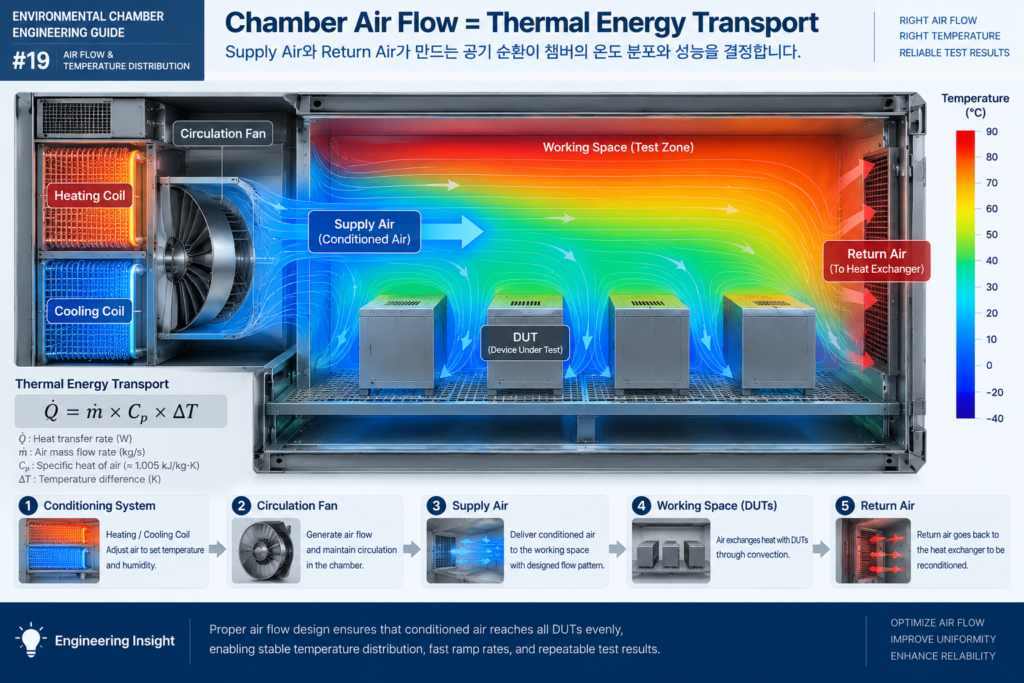

Air Flow는 열에너지를 운반하는 수단이다
공기가 DUT와 열을 교환하는 정도는 단순화하면 Q̇ = ṁ × Cp × ΔT 관계로 설명할 수 있습니다.
여기서 ṁ은 Air Mass Flow Rate, Cp는 공기의 비열, ΔT는 공기의 온도 차이입니다.
즉 같은 ΔT에서도 Mass Flow가 감소하면 단위 시간에 전달할 수 있는 열량이 감소합니다.
Fan 성능 저하, Filter 또는 Evaporator 오염, DUT에 의한 유로 차단이 Ramp와 Stabilization에 영향을 줄 수 있는 이유입니다.
| Air Mass Flow | Cp | ΔT | Heat Transport | Relative |
|---|---|---|---|---|
| 0.5 kg/s | 1.005 kJ/kg·K | 10 K | 5.0 kW | 50% |
| 0.8 kg/s | 1.005 kJ/kg·K | 10 K | 8.0 kW | 80% |
| 1.0 kg/s | 1.005 kJ/kg·K | 10 K | 10.1 kW | 100% |
※ 단순화한 Engineering Example입니다. 실제 챔버에서는 공기 밀도, 열손실, DUT 열용량, 열교환기 특성 등이 함께 작용합니다.
Supply Air는 어디로 보내느냐가 중요하다
Supply Air는 Conditioning System을 통과한 공기를 Working Space로 공급합니다.
하지만 높은 풍속 자체가 좋은 성능을 의미하지는 않습니다.
공기가 일부 DUT에만 집중되면 해당 위치는 빠르게 반응하는 반면 다른 위치에는 Local Temperature Gradient가 형성될 수 있습니다.

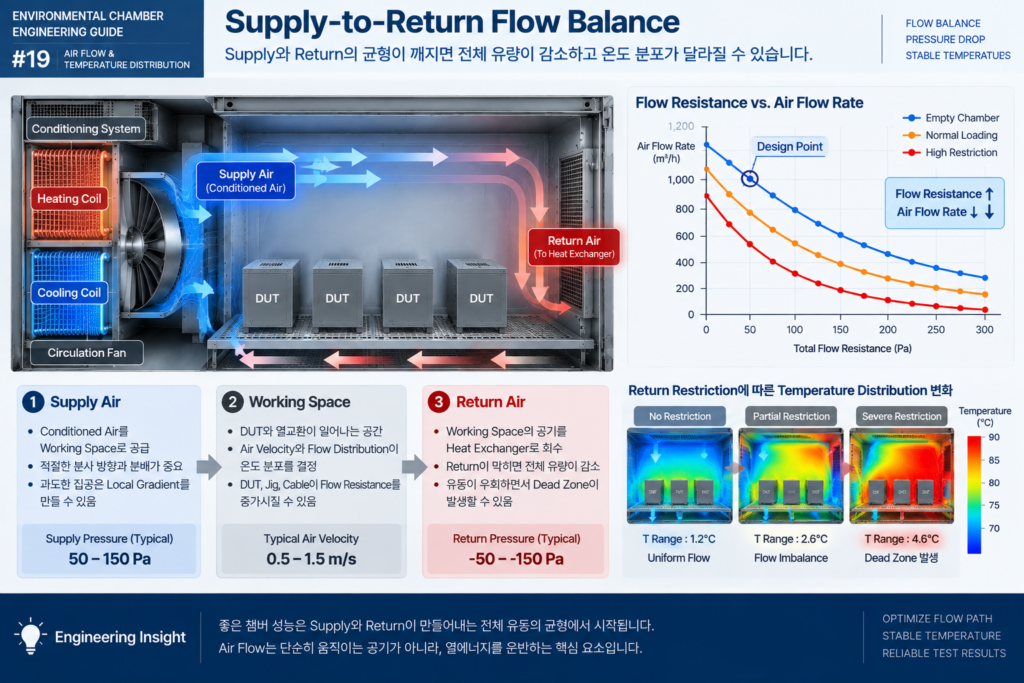

Return Air가 막히면 Supply도 정상적으로 작동하기 어렵다
Return Air는 단순한 배출구가 아닙니다.
챔버 내부 공기를 Fan과 Heat Exchanger 쪽으로 되돌려 보내는 순환 경로입니다.
Return 영역이 DUT, Jig 또는 Cable에 의해 막히면 Flow Resistance가 증가하고 유동이 다른 경로로 우회하면서 일부 영역의 Air Exchange가 감소할 수 있습니다.
| Condition | Local Velocity | T Min. | T Max. | Spatial Range |
|---|---|---|---|---|
| Reference | 1.2 m/s | 84.4℃ | 85.6℃ | 1.2℃ |
| Partial Restriction | 0.7 m/s | 83.9℃ | 86.5℃ | 2.6℃ |
| Severe Restriction | 0.3 m/s | 82.8℃ | 87.4℃ | 4.6℃ |
여러 DUT가 Air Flow와 Temperature Distribution에 어떤 영향을 주는지는
Multi-DUT Loading과 Hot/Cold Spot 분석에서 자세히 다루고 있습니다.
국제표준에서는 Air Circulation을 어떻게 볼까?
IEC 60068-3-7:2020은 Heat-Dissipating 및 Non-Heat-Dissipating Specimen이 적재된 Temperature Chamber 성능을 확인할 때 Working Space 내부의 Air Circulation을 고려합니다.
또한 IEC 60068-2-1:2025와 IEC 60068-2-2:2025는 Low/High Air Velocity 확인 절차와 Specimen 주변·표면·내부의 Temperature Measuring Point를 보다 명확히 다룹니다.
💡 Engineer’s Insight
좋은 Air Flow의 목표는 단순히 풍속을 높이는 것이 아니라 필요한 열전달을 Working Space 전체에 재현성 있게 분배하는 것입니다.
따라서 Air Flow 문제는 Fan RPM 하나가 아니라 Supply, DUT, Jig, Return을 하나의 시스템으로 분석해야 합니다.
핵심 정리
- Air Flow는 Heating/Cooling Energy를 DUT까지 전달합니다.

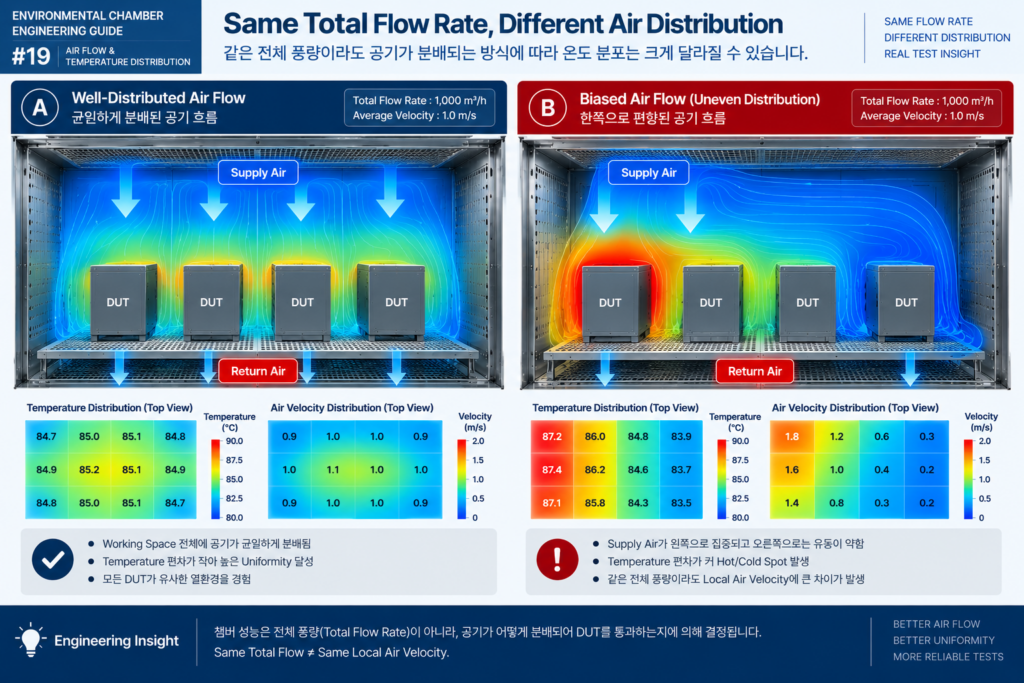

- Same Total Flow ≠ Same Local Air Velocity입니다.
- Supply와 Return은 하나의 폐루프 Flow Path로 평가해야 합니다.
- Local Velocity 차이는 Temperature Distribution과 Stabilization에 영향을 줍니다.
- Loaded Chamber에서는 실제 DUT가 만드는 Flow Resistance까지 고려해야 합니다.
FAQ
Q1. Fan RPM이 높으면 Uniformity도 좋아지나요?
반드시 그렇지는 않습니다. 풍량보다 Working Space에서 공기가 어떻게 분배되는지가 중요합니다.
Q2. Supply Air만 측정하면 충분한가요?
아닙니다. Return Path와 DUT 주변 Local Flow까지 함께 확인해야 원인을 판단하기 쉽습니다.
Q3. Air Velocity가 낮으면 Ramp도 느려질 수 있나요?
가능합니다. DUT와 공기 사이의 대류 열전달과 전체 열수송 능력이 감소할 수 있기 때문입니다.
Q4. Empty Chamber와 Loaded Chamber의 Air Flow는 같나요?
같은 Fan 조건이라도 DUT, Jig, Shelf가 Flow Resistance를 만들기 때문에 Local Flow Pattern은 달라질 수 있습니다.
Q5. Air Flow 평가는 언제 하는 것이 좋나요?
신규 Chamber Qualification뿐 아니라 Loading 구조 변경, Uniformity 이상, Ramp 저하가 발생했을 때 비교 측정하면 유용합니다.
