Chapter 6. Troubleshooting & Maintenance
Environmental Chamber Engineering Guide
Ramp Performance 저하 Troubleshooting
기존에 85℃에서 -40℃까지 25분 정도 걸리던 Chamber가 어느 순간 35분 이상 필요해진다면 Refrigeration System부터 의심하기 쉽습니다.
하지만 Ramp Performance는 Cooling/Heating Capacity, Air Flow, DUT Load, Heat Transfer, Control이 결합된 결과입니다.
따라서 부품을 먼저 교체하기보다 언제부터, 어느 구간에서, 어떤 조건에서 느려졌는지를 Data로 분리하는 것이 Troubleshooting의 시작입니다.

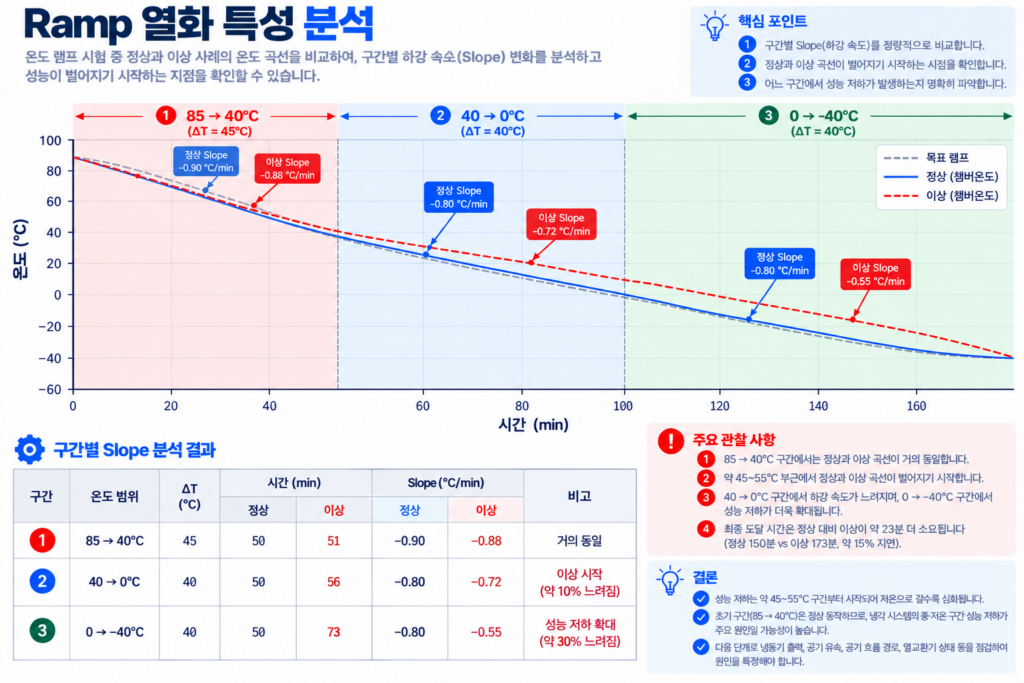

첫 번째는 전체 Ramp Time이 아니라 구간별 Slope다
Ramp 저하 원인을 찾을 때 전체 이동시간 하나만 비교하면 원인 구분이 어렵습니다.
Temperature Range를 여러 구간으로 나누어 Local Ramp Rate를 비교하면 이상이 High, Mid, Low Temperature 중 어디에서 커지는지 확인할 수 있습니다.
| Cooling Zone | Reference | Current | Change | Priority |
|---|---|---|---|---|
| 85 → 40℃ | 4.5℃/min | 4.3℃/min | -4% | Low |
| 40 → 0℃ | 4.0℃/min | 3.2℃/min | -20% | Medium |
| 0 → -40℃ | 3.2℃/min | 1.9℃/min | -41% | High |
이 예에서는 저온 영역으로 갈수록 성능 저하가 커집니다.
이런 Pattern은 전체 온도 영역에서 비슷하게 느려지는 경우와 Troubleshooting 방향이 달라질 수 있습니다.
Ramp Performance 저하를 판단하려면 먼저 정상 상태의 Ramp Rate를 동일한 기준으로 계산하고 비교할 수 있어야 합니다.
Chamber Ramp Rate Validation과 계산 방법에서 자세히 다루고 있습니다.
Heating과 Cooling을 반드시 분리해서 본다
Heating Ramp만 느려졌다면 Heater Output, SSR/Power Control, Air Flow 또는 Heat Loss를 우선 확인할 수 있습니다.
Cooling만 저하됐다면 Refrigeration Capacity, Heat Exchanger 상태, Condenser 조건, Refrigerant Circuit 및 Air Flow 쪽으로 범위를 좁힐 수 있습니다.
Heating과 Cooling이 모두 느리다면 공통 인자인 Loading이나 Air Circulation도 우선 확인할 가치가 있습니다.
Baseline 조건이 같은지 먼저 확인한다
장비 이상으로 판단하기 전에 과거 Baseline과 현재 시험 조건이 같은지 확인해야 합니다.
DUT 수량, Jig, Cable, Powered Load, Chamber 주변 Ambient, Door Opening History가 달라지면 정상 장비에서도 Ramp가 달라질 수 있습니다.
| Check | Baseline | Current | Potential Impact |
|---|---|---|---|
| DUT Mass | 40 kg | 40 kg | Same |
| Powered Load | 0 W | 1.2 kW | Cooling Load ↑ |
| Ambient | 23℃ | 29℃ | Heat Rejection Condition |
| Local Air Velocity | 1.1 m/s | 0.65 m/s | Heat Transfer ↓ |
| 85→-40℃ | 31 min | 43 min | +38.7% |
Air Flow 이상은 Ramp 저하의 숨은 원인이다
Fan RPM 저하, Evaporator Frost, Filter 오염, Baffle 변형, DUT 또는 Cable에 의한 Return Blockage가 발생하면 Heat Exchanger 자체가 정상이어도 Working Space와 Coil 사이의 열교환 속도가 감소할 수 있습니다.

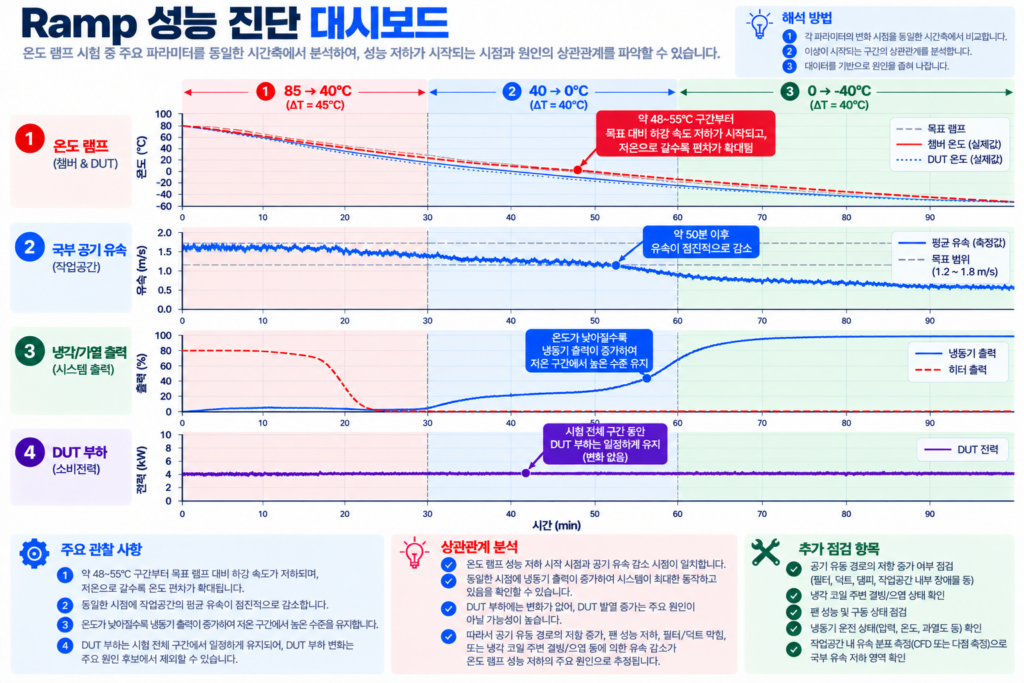

Ramp Troubleshooting에서는 Controller Temperature만 저장하지 말고 가능하면 Chamber Air, DUT Temperature, Air Velocity, Heater Output 또는 Refrigeration Operating Data를 동일 시간축으로 비교하는 것이 좋습니다.

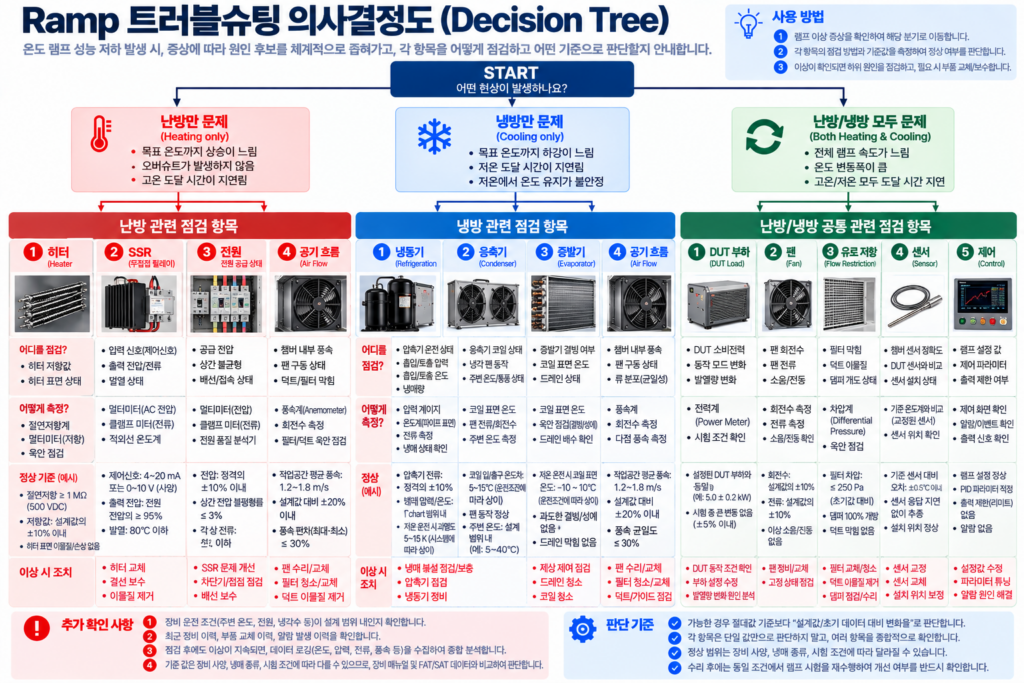

추천 Troubleshooting 순서
- 1. Data 확인 – Reference와 Current Ramp Curve 비교
- 2. 조건 확인 – DUT, Power, Ambient, Jig, Cable 비교
- 3. Heating/Cooling 분리 – 어느 방향에서 저하되는지 확인
- 4. Air Flow 확인 – Fan, Supply, Return, Coil 상태 점검
- 5. Thermal System 확인 – Heater 또는 Refrigeration 계통 진단
- 6. 재검증 – 동일 Baseline 조건으로 Ramp 재측정
IEC 60068-3-7:2020은 Loaded Temperature Chamber의 정기적인 Performance Monitoring을 위한 재현 가능한 측정 관점을 제공합니다.
또한 IEC 60068-3-11:2007은 Chamber Performance Characterization에서 측정과 불확도 요소를 구분하는 데 참고할 수 있습니다.
💡 Engineer’s Insight

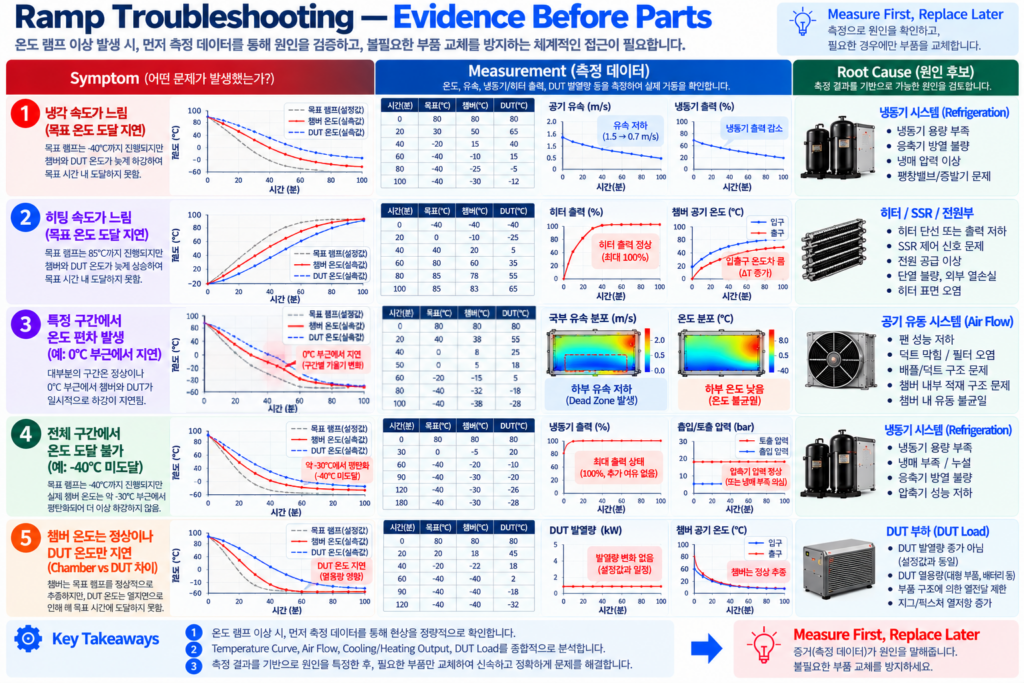

Ramp가 느려졌다고 Compressor나 Heater부터 교체하면 원인이 아닌 부품에 시간과 비용을 사용할 수 있습니다.
가장 먼저 해야 할 일은 정상 Baseline과 현재 Data의 차이를 정량화하고, 차이가 시작되는 Temperature Zone을 찾는 것입니다.
핵심 정리
- 전체 Ramp Time보다 구간별 Ramp Rate를 먼저 비교합니다.
- Heating과 Cooling 문제를 분리합니다.
- 장비 고장 판단 전에 Loading과 Ambient 조건을 비교합니다.
- Air Flow 저하는 Heating/Cooling 양쪽 Ramp에 영향을 줄 수 있습니다.
- Data → Condition → Air Flow → Thermal System 순서로 접근하면 불필요한 부품 교체를 줄일 수 있습니다.
FAQ
Q1. Ramp가 느려지면 Compressor 문제일 가능성이 가장 높은가요?
Cooling System이 원인일 수 있지만 Loading, Ambient, Air Flow 등도 동일 증상을 만들 수 있으므로 Data로 범위를 좁혀야 합니다.
Q2. Set Point Ramp와 실제 Chamber Ramp 중 무엇을 봐야 하나요?
성능 판단에는 실제 측정 Temperature의 시간 변화가 중요합니다. Programmed Set Point만으로 실제 성능을 판단하기 어렵습니다.
Q3. 저온 구간에서만 Cooling이 느리면 무엇을 확인하나요?
저온 영역에서 Cooling Capacity가 크게 저하되는 Pattern인지 먼저 확인하고 Refrigeration 및 Heat Exchange 조건을 단계적으로 점검하는 것이 좋습니다.
Q4. Fan은 정상 회전하는데 Air Flow가 줄어들 수 있나요?
가능합니다. Flow Restriction, Coil 상태, Baffle, DUT와 Return Blockage 때문에 Working Space의 실제 유량이 감소할 수 있습니다.
Q5. 수리 후에는 무엇을 확인해야 하나요?
동일 Baseline 조건에서 전체 Ramp Time뿐 아니라 구간별 Ramp Rate와 Stabilization, 필요 시 Temperature Distribution까지 재검증하는 것이 좋습니다.
