Chamber에서 가장 많이 혼동하는 두 가지 불량
Display Panel을 평가하거나 Driver IC 불량을 분석하다 보면 “ESD로 손상된 것 같습니다.”라는 이야기를 자주 듣습니다.
하지만 실제 Failure Analysis를 진행해 보면 ESD가 아니라 EOS(Electrical Overstress) 인 경우도 적지 않습니다.
두 현상 모두 전기적인 손상을 의미하지만 발생 원인과 손상 메커니즘은 완전히 다릅니다.
원인을 잘못 판단하면 Ground를 개선해야 할 문제를 Power Supply 문제로 오해하거나, 반대로 EOS 문제를 ESD 관리만으로 해결하려는 실수를 하게 됩니다.
이번 글에서는 Display Chamber를 기준으로 ESD와 EOS의 차이를 살펴보겠습니다.
이 글은 Display Chamber의 Ground와 ESD를 다루는 8편 시리즈의 다섯번째 글입니다.
Part 1. PE 접지가 중요한 이유
Part 2. Frame Ground와 PE Ground의 차이
Part 3. Ground Loop 발생 원리
Part 4. DUT Jig Ground
Part 5. ESD와 EOS의 차이
Part 6. Display Chamber ESD 발생 위치
Part 7. Ground Troubleshooting
Part 8. Chamber Ground 설계 방법

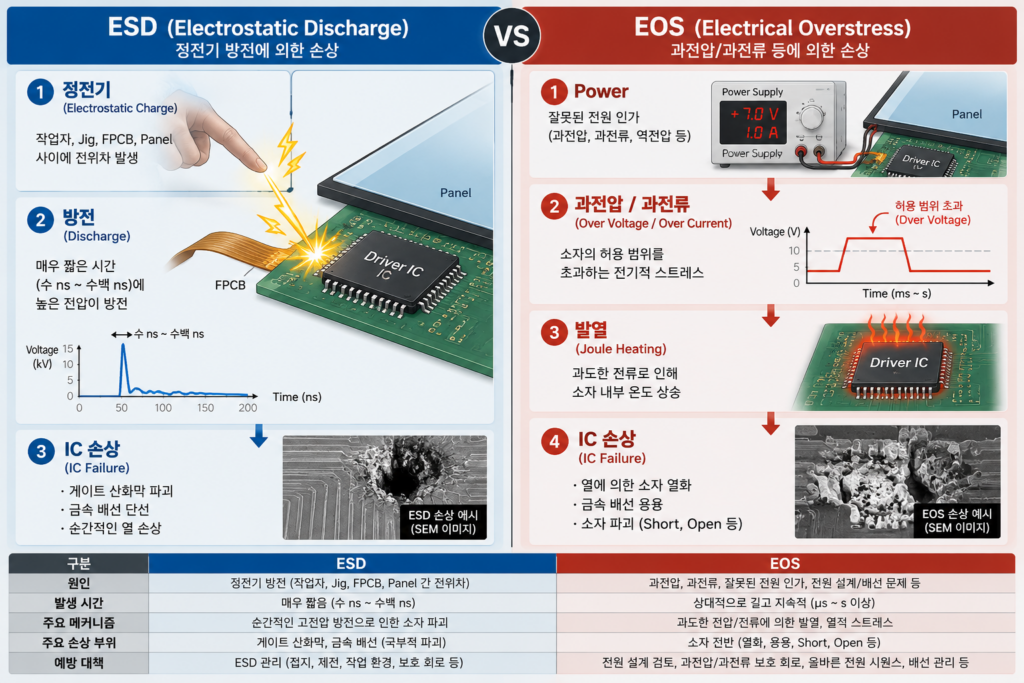

ESD와 EOS는 무엇이 다를까?
ESD는 순간적인 정전기 방전으로 발생하는 손상입니다.
작업자, Driving Jig, FPCB, Panel 사이에 전위차가 존재할 때 매우 짧은 시간 동안 높은 전압이 방전됩니다.
반면 EOS는 과전압(Over Voltage), 과전류(Over Current), 잘못된 전원 인가 등으로 인해 소자가 허용 범위를 초과하는 전기적 스트레스를 받는 현상입니다.
즉, ESD는 “순간” EOS는 “지속” 이라는 차이가 있습니다.
EOS/ESD Association에서도 EOS는 단순한 정전기가 아니라 전원 설계, 배선, 과전압 등 다양한 원인으로 발생한다고 설명합니다.
| 구분 | ESD Electrostatic Discharge |
EOS Electrical Overstress |
|---|---|---|
| 발생 원인 | 전위차에 의한 정전기 방전 | 과전압, 과전류, 비정상적인 전원 인가 |
| 발생 시간 | 매우 짧은 순간적인 방전 일반적으로 ns 수준의 빠른 과도현상 |
ESD보다 상대적으로 긴 전기적 스트레스 조건에 따라 μs 이상부터 지속적인 스트레스까지 가능 |
| 주요 원인 | 작업자, FPCB, DUT Jig, Connector 등의 전위차 및 정전기 |
SMPS 이상, Reverse Power, Hot Plug, Voltage/Current Overshoot |
| 대표 증상 | Driver IC 손상, 간헐적 Reset, Flicker, Latent Damage |
IC Burn-out, 발열, Short/Open, 반복적인 동일 불량 |
| 손상 메커니즘 | 순간적인 고전압·고전류 방전에 의한 국부적 소자 손상 |
과도한 전압·전류에 의한 전기적·열적 스트레스 |
| 손상 형태 | Gate Oxide Breakdown, Input Protection 손상, 국부적 Metal Damage |
Metal Line Burn-out, Junction Damage, 열화·용융 |
| 주요 예방 방법 | Ground/Bonding, Wrist Strap, Ionizer, EPA 관리 | Power Sequence, OVP/OCP, 전원 및 과도현상 모니터링 |
| Display Chamber 사례 | Panel 교체, FPCB 연결, DUT Jig 접촉 시 전위차에 의해 발생 가능 |
SMPS 이상, 전원 오배선, Hot Plug, Power Sequence 이상 시 발생 가능 |
ESD와 EOS는 같은 개념이 아닙니다.
ESD는 정전기 방전(Electrostatic Discharge)으로 인해 발생하는 순간적인 손상이며,
EOS는 과전압(Over Voltage), 과전류(Over Current), 잘못된 전원 인가 등으로 발생하는 전기적 스트레스입니다.
Display Chamber에서 Ground를 개선했는데도 동일한 불량이 반복된다면 Power Supply, Power Sequence, SMPS 출력도 함께 확인하는 것이 좋습니다.

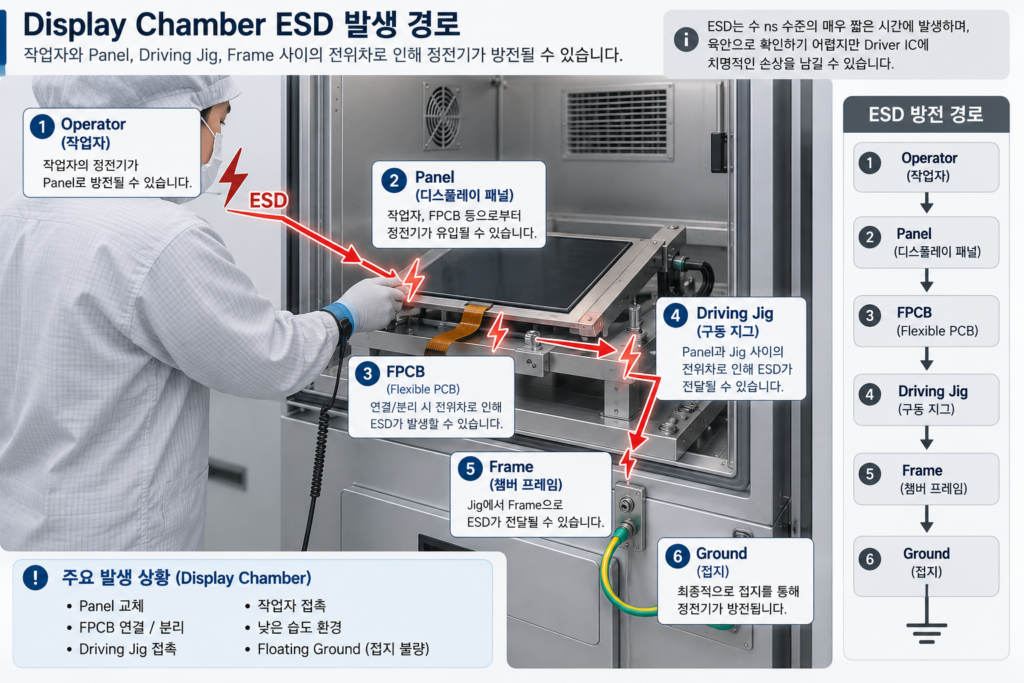

Display Chamber에서 ESD는 언제 발생할까?
Display Chamber에서는 다음과 같은 상황에서 ESD가 발생할 가능성이 있습니다.
- Panel 교체
- FPCB 연결
- Driving Jig 접촉
- 작업자 접촉
- 낮은 습도 환경
- Floating Ground
ESD는 대부분 수 ns 수준의 매우 짧은 시간에 발생하기 때문에 육안으로 확인하기 어렵습니다.
하지만 Driver IC 내부 Gate Oxide나 Input Protection Circuit에는 치명적인 손상을 남길 수 있습니다.
EOS는 언제 발생할까?
EOS는 Ground 문제가 아니라 전원 계통 이상에서 발생하는 경우가 많습니다.
대표적인 원인은
- SMPS 이상
- Power Sequencing 오류
- Hot Plug
- Reverse Connection
- Over Voltage
- Over Current
입니다.
Display Driver IC는 일반적으로 수십 V 이하에서 동작하기 때문에 순간적인 Overshoot도 Damage를 유발할 수 있습니다.
| 발생 상황 | 가능한 EOS 원인 | 영향 | 우선 확인 항목 |
|---|---|---|---|
| Power ON 직후 | SMPS Overshoot, Power Sequence 오류 |
Driver IC 손상, Reset | 출력 전압, Rise Time, Sequence 확인 |
| Panel 연결 상태에서 Hot Plug | 순간 과전류(Inrush Current) | FPCB 및 Driver IC 손상 | Connector 작업 절차 확인 |
| 전원 케이블 오배선 | Reverse Voltage, Over Voltage | IC Burn-out | 배선 및 극성 확인 |
| Power Supply 이상 | 출력 전압 불안정 | Panel 오동작, Driver Damage | SMPS 출력 로그 확인 |
| 과전류 발생 | Short, Load 이상 | IC 과열 및 회로 손상 | Current Log 및 Fuse 확인 |
| Power OFF Sequence 오류 | 잔류 전압(Residual Voltage) | Driver IC Stress | Shutdown Sequence 확인 |
Display Chamber에서 발생하는 EOS는 Ground 문제보다 전원 계통의 이상에서 시작되는 경우가 많습니다.
Ground를 개선했는데도 동일한 불량이 반복된다면 SMPS 출력, Power Sequence, Hot Plug 작업 여부, 전원 로그를 우선 확인하는 것이 좋습니다.

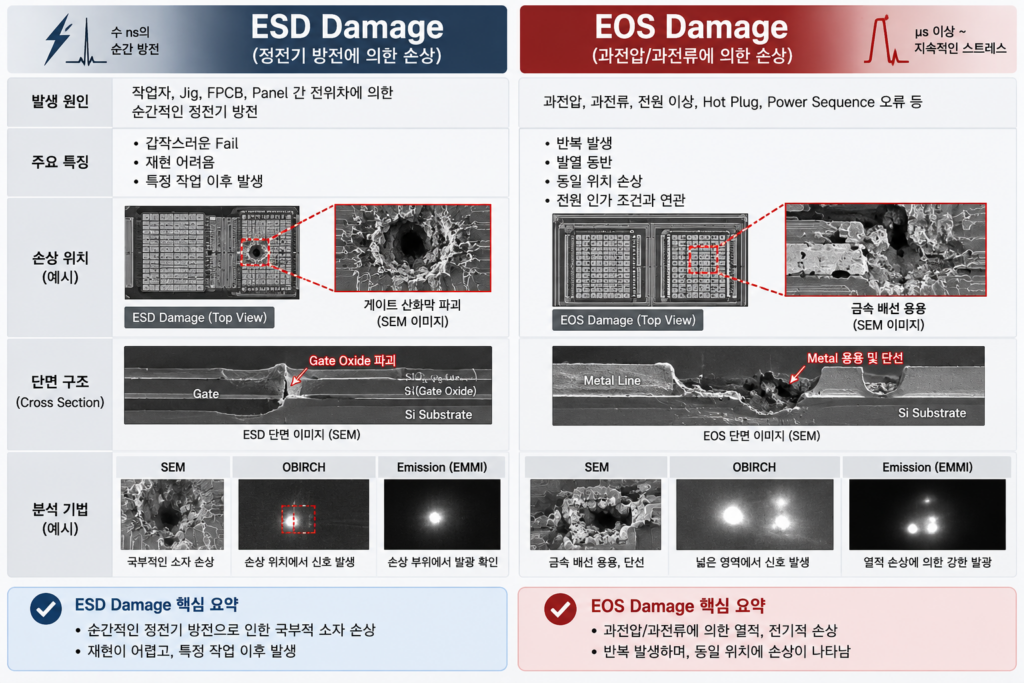

ESD와 EOS는 어떻게 구분할까?
현장에서 가장 어려운 부분입니다.
ESD는 대부분
- 갑작스러운 Fail
- 재현 어려움
- 특정 작업 이후 발생
하는 경우가 많습니다.
EOS는
- 반복 발생
- 발열
- 동일 위치 손상
이 특징입니다.
Failure Analysis에서는 SEM OBIRCH Emission 등을 이용해 구분하기도 합니다.
| 비교 항목 | ESD 의심 | EOS 의심 |
|---|---|---|
| 발생 시점 | Panel 교체, FPCB 연결, 작업자 접촉 직후 | Power ON/OFF, 전원 이상 발생 시 |
| 발생 형태 | 간헐적(Intermittent)으로 발생하는 경우가 많음 |
동일 조건에서 반복적으로 발생하는 경우가 많음 |
| 대표 증상 | Driver Reset, Flicker, Latent Damage |
IC Burn-out, 발열, Power Failure |
| 재현성 | 낮음 (재현 어려움) |
높음 (동일 조건에서 반복 발생) |
| 우선 확인 사항 | Ground, DUT Jig, FPCB, 작업 절차 |
SMPS, Voltage Log, Power Sequence |
| 예방 방법 | Ground, Wrist Strap, Ionizer, EPA | OVP/OCP, 전원 시퀀스 관리, 출력 모니터링 |
위 내용은 현장에서 ESD와 EOS를 1차적으로 구분하기 위한 참고 기준입니다.
실제 불량 원인은 Failure Analysis(FA), 전기적 특성 분석, 전원 로그, SEM 분석 등을 통해 최종 확인해야 합니다.
동일한 증상이라도 원인은 다를 수 있으므로 증상만으로 ESD 또는 EOS를 단정해서는 안 됩니다.
Display Chamber에서는 무엇을 먼저 의심해야 할까?
만약
- Driver Reset
- Flicker
- False NG
가 동시에 발생한다면
무조건 ESD를 의심하기보다
다음 순서로 확인하는 것이 좋습니다.
① Ground
↓
② Driving Jig
↓
③ Power Supply
↓
④ Voltage Log
↓
⑤ Failure Analysis
이 순서가 실제 Trouble Shooting에서도 효율적입니다.
| 점검 순서 | 확인 항목 | 점검 내용 | ESD / EOS 의심 |
|---|---|---|---|
| ① Ground 상태 | PE, Frame, DUT Jig | Ground 연속성 및 Floating 여부 확인 | ESD |
| ② 작업 이력 | Panel 교체, FPCB 연결, 작업자 접촉 | 최근 작업 내용 확인 | ESD |
| ③ 전원 상태 | SMPS, DC Power Supply | 출력 전압 및 Ripple 확인 | EOS |
| ④ Power Sequence | Power ON/OFF 순서 | Sequence 및 Hot Plug 여부 확인 | EOS |
| ⑤ 재현성 확인 | 동일 조건 반복 시험 | Failure 반복 발생 여부 확인 | 간헐 발생 → ESD 반복 발생 → EOS |
| ⑥ Failure Analysis | FA 결과 | SEM, Emission, OBIRCH 등 | 최종 원인 판단 |
Display Chamber에서 Driver IC 불량이 발생했다고 해서 바로 ESD로 단정하지 마세요.
Ground → 작업 이력 → 전원 상태 → Power Sequence 순으로 확인하면
대부분의 원인을 빠르게 좁힐 수 있습니다.
최종 원인은 Failure Analysis(FA)를 통해 확인하는 것이 가장 정확합니다.
Engineer’s Tip
현업에서는 “ESD Damage”라는 표현을 자주 사용하지만 실제 Failure Analysis 결과를 보면 EOS인 경우도 많습니다.
특히 Display Chamber에서는 Ground를 아무리 개선해도 문제가 반복된다면 Power Sequence와 SMPS 출력 로그를 먼저 확인해 보는 것이 좋습니다.
반대로 작업자 교체, Panel 교체 이후 간헐적으로 문제가 발생한다면 ESD 가능성이 더 높습니다.
핵심정리
- ESD는 순간적인 정전기 방전이다.
- EOS는 과전압·과전류에 의한 지속적인 전기적 스트레스이다.
- Display Chamber에서는 Ground 문제는 ESD, 전원 문제는 EOS와 연관되는 경우가 많다.
- Ground 개선만으로 모든 전기적 불량을 해결할 수는 없다.
- 정확한 원인 분석이 가장 중요하다.
Display Chamber ESD·EOS 자주 묻는 질문(FAQ)
Q1. ESD와 EOS는 손상 형태만 보고 구분할 수 있나요?
손상 형태만으로 단정하기는 어렵습니다. ESD와 EOS 모두 국부적인 금속 손상, Junction Damage, Open/Short 같은 유사한 결과를 만들 수 있습니다. 따라서 불량 발생 시점, 작업 이력, 전원 로그, 재현성, 전기적 특성 및 FA 결과를 함께 확인해야 정확한 원인을 판단할 수 있습니다.
Q2. ESD는 항상 ns 수준이고 EOS는 항상 μs 이상인가요?
그렇게 단순하게 구분할 수는 없습니다. ESD는 일반적으로 매우 빠른 과도현상이지만, EOS는 발생 원인과 회로 조건에 따라 짧은 Transient부터 비교적 장시간 지속되는 스트레스까지 다양합니다. 따라서 시간 길이만으로 ESD와 EOS를 판정하기보다는 에너지의 유입 경로와 발생 원인을 함께 분석하는 것이 중요합니다.
Q3. Hot Plug로 발생한 불량은 ESD인가요, EOS인가요?
둘 다 가능성이 있습니다. Connector를 연결하는 순간 정전기 방전이 발생하면 ESD가 될 수 있고, 이미 전원이 인가된 상태에서 Inrush Current, Overshoot 또는 잘못된 Power Sequence가 발생하면 EOS가 될 수 있습니다. 따라서 Hot Plug 이력이 있다면 ESD Ground 상태와 함께 Voltage/Current 파형도 확인하는 것이 좋습니다.
Q4. ESD Damage가 발생해도 제품이 바로 고장 나지 않을 수 있나요?
가능합니다. ESD로 인해 소자가 완전히 파괴되지 않고 일부 구조만 열화되는 Latent Damage가 발생할 수 있습니다. 이런 경우 초기에는 정상 동작하더라도 이후 Stress나 반복 구동 과정에서 특성이 변화하거나 Failure로 발전할 가능성이 있으므로 원인 분석이 중요합니다.
Q5. Ground 상태가 정상이면 ESD 가능성을 제외해도 되나요?
아닙니다. PE와 Frame Ground가 정상이어도 작업자, FPCB, Connector, 절연체 표면 또는 DUT Jig 사이에 순간적인 전위차가 존재할 수 있습니다. ESD 여부를 확인할 때는 Ground뿐 아니라 작업자 접지, Jig 상태, FPCB 연결 과정, 습도 및 정전기 발생 가능 위치를 함께 확인해야 합니다.
다음 글 →
Part 6. Display Chamber에서 실제 ESD는 어디서 발생하는가?
ESD와 EOS의 차이를 이해했다면 다음 글에서는 Display Chamber 내부에서 실제 ESD가 발생할 수 있는 위치와 전위차가 형성되는 경로를 살펴봅니다.
