Part 2. Frame Ground와 PE Ground는 왜 분리해서 이해해야 할까?

Display Chamber에서 안정적인 구동을 위한 Ground 설계의 핵심

지난 글에서는 PE(Protective Earth)가 작업자의 안전과 ESD 제어를 위한 기본 접지라는 점을 살펴보았습니다.

이번에는 Display Chamber를 설계하거나 유지보수할 때 반드시 이해해야 하는 Frame Ground에 대해 이야기해 보겠습니다.

현장에서는 “Frame도 결국 PE에 연결되는데 왜 따로 구분해서 부르나요?”라는 질문을 자주 듣습니다.

결론부터 말하면 PE Ground와 Frame Ground는 연결되어 있지만 역할은 다릅니다.

PE Ground는 이상 전류를 안전하게 대지(Earth)로 방전하기 위한 보호 접지이고, Frame Ground는 Chamber를 구성하는 모든 금속 구조물을 동일한 기준 전위(Equipotential) 로 유지하기 위한 기능적 접지입니다.

Display Panel을 구동하는 Chamber에서는 이 차이를 이해하는 것이 안정적인 시험 환경을 만드는 첫걸음입니다.

Frame Ground는 어디까지 연결해야 할까?

Display Chamber에서 Frame Ground는 단순히 Chamber 외부 프레임만 의미하지 않습니다.

일반적으로 다음과 같은 금속 구조물이 하나의 Ground System을 형성합니다.

• • Chamber Frame
  • Chamber Door
  • Rack
  • Driving Jig
  • Shield Plate
  • Power Supply Chassis
  • Cable Tray

이 구조물들은 각각 독립적으로 존재하지만 전기적으로는 하나의 구조물처럼 동일한 전위를 유지해야 합니다.

만약 어느 한 곳이라도 Floating 상태가 되면 그 지점은 전하가 축적되는 공간이 될 수 있으며, Panel 교체나 Jig 연결 시 예상하지 못한 방전이 발생할 가능성이 높아집니다.

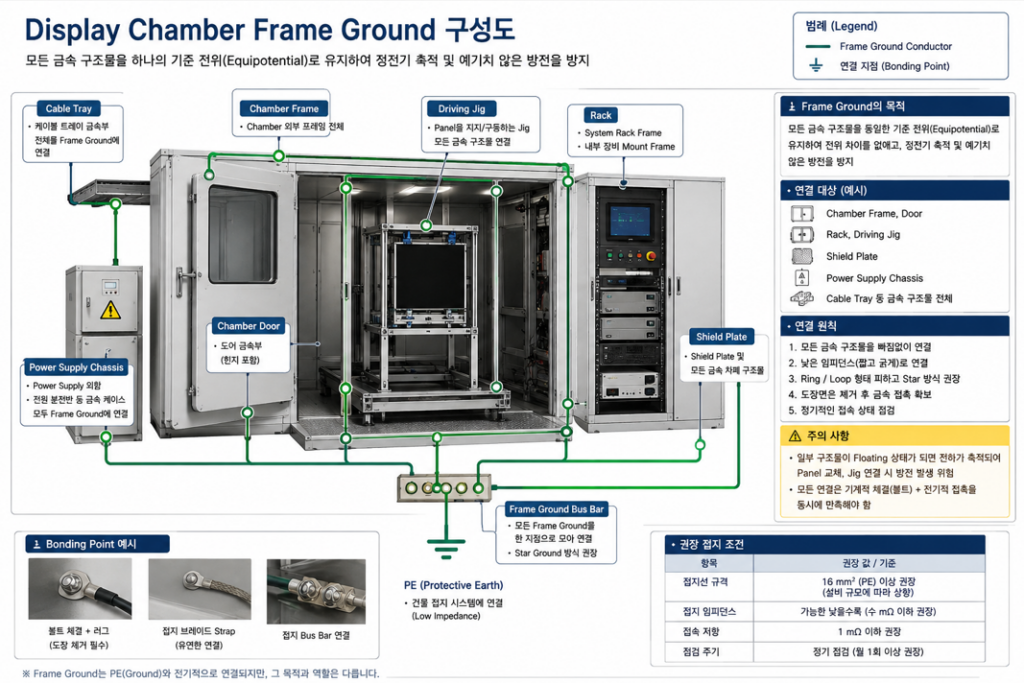

Chamber Frame, Door, Driving Jig, Rack, Power Supply Chassis가 Ground Bus를 통해 하나의 Frame Ground를 형성하고 최종적으로 PE에 연결되는 구조를 표현합니다.

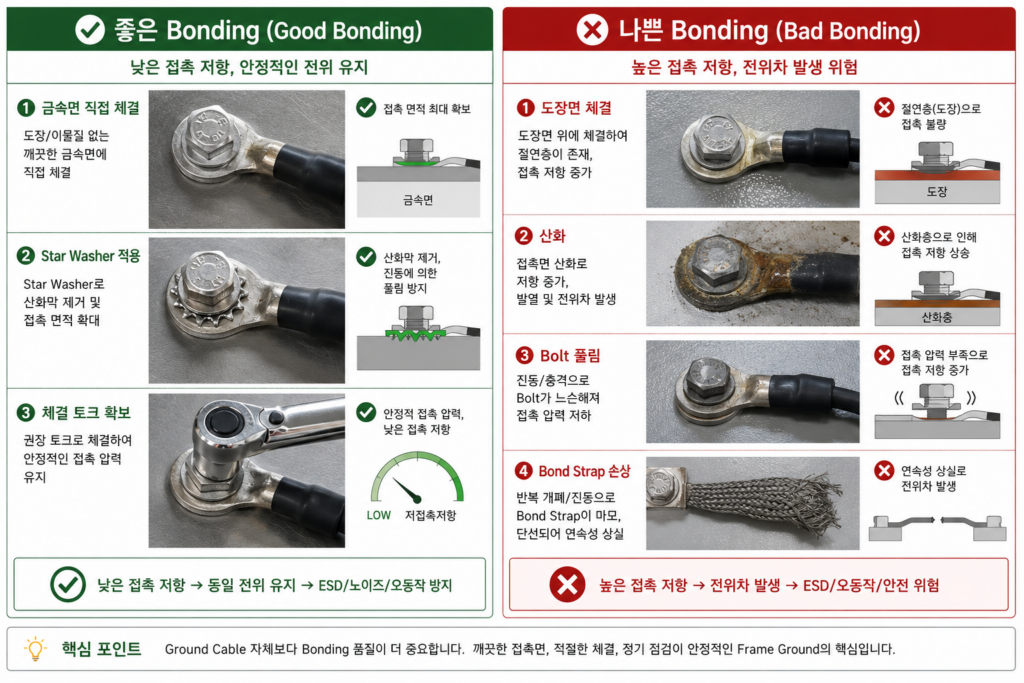

Ground Cable보다 중요한 것은 Bonding 품질

Ground 문제가 발생하면 많은 사람들이 Ground Cable부터 교체합니다.

하지만 실제 현장에서 가장 많이 발견되는 원인은 Ground Cable 자체보다 접촉 품질(Bonding) 입니다.

예를 들어,

• 도장면 위에 Ground Terminal을 체결한 경우
• 접촉면에 산화가 발생한 경우
• Ground Bolt가 느슨해진 경우
• Bond Strap이 손상된 경우

이러한 상황에서는 Ground Cable이 정상이어도 Frame 사이의 접촉 저항이 증가하여 전위차가 발생할 수 있습니다.

특히 Chamber Door는 반복적인 개폐로 인해 Bond Strap이 마모되거나 단선되는 사례가 적지 않습니다.

눈으로 보기에는 문제가 없어 보여도 연속성이 확보되지 않으면 Door만 다른 전위를 가지게 되고, 작업자가 접촉하는 순간 미세한 방전이 발생할 수 있습니다.

Driving Jig는 Frame Ground와 반드시 동일 전위를 유지해야 한다

Display Panel은 대부분 Driving Jig를 통해 구동됩니다.

만약 Driving Jig가 Chamber Frame과 동일한 전위를 유지하지 못하면 Panel과 Jig 사이에 미세한 전위차가 형성될 수 있습니다.

이 전위차는 항상 눈에 띄는 불량을 만들지는 않지만 다음과 같은 문제를 유발할 수 있습니다.

• Display Flicker
• Driver IC Reset
• Camera Noise
• 반복 측정 오차
• 잠복 손상(Latent Damage)

실제로 장비 유지보수 과정에서 Ground Cable을 분리한 후 재조립하면서 Jig Ground 연결을 누락하는 사례가 종종 발생합니다.

따라서 PM 이후에는 Jig와 Chamber Frame 사이의 연속성을 반드시 확인하는 것이 좋습니다.

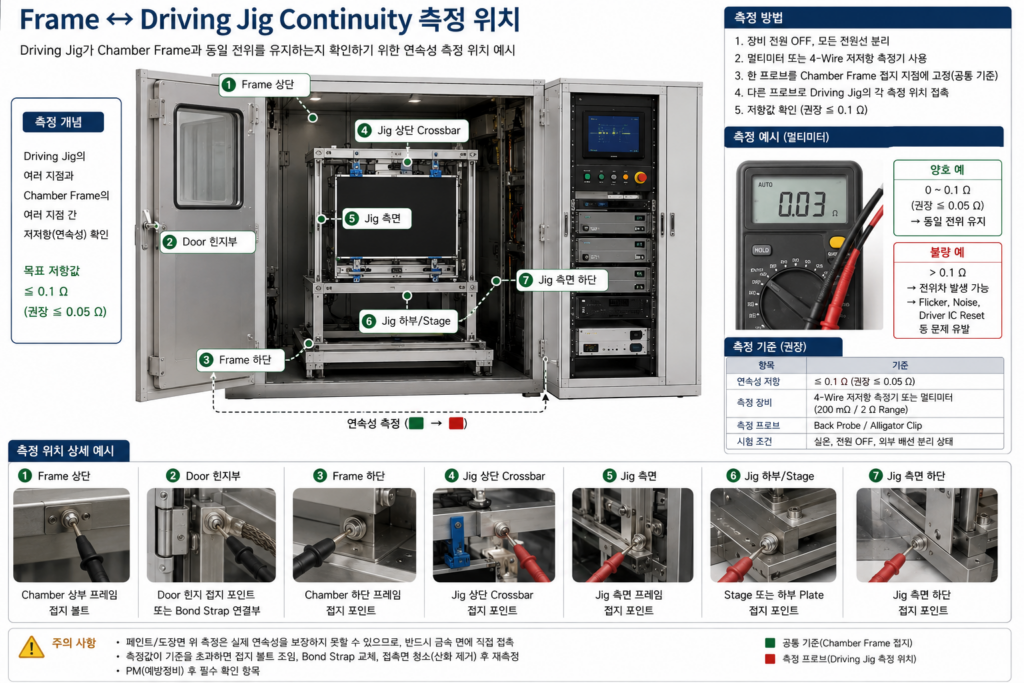

멀티미터 또는 저저항 측정기를 이용한 측정 예시를 표현합니다.

Ground는 ‘굵은 케이블’보다 ‘동일한 기준 전위’가 중요하다

Ground Cable의 굵기만 키운다고 Ground 품질이 좋아지는 것은 아닙니다.

실제로 Display Chamber에서는 모든 금속 구조물이 동일한 기준 전위를 유지하는 것이 더 중요합니다.

ANSI/ESD S20.20에서도 Ground System 자체보다 도전성 구조물 간의 등전위(Bonding) 유지를 핵심 원칙으로 제시하고 있습니다.

즉,

• Ground Cable
• Ground Bus
• Chamber Frame
• Door
• Driving Jig
• Rack

모두가 하나의 Ground System처럼 동작해야 합니다.

Ground를 여러 지점에서 임의로 연결하면 오히려 Ground Loop가 발생할 수 있으며, 이에 대한 자세한 내용은 다음 편에서 다루겠습니다.

Engineer’s Tip

현장에서 Ground 문제를 찾을 때는 가장 먼저 Ground Cable의 존재 여부보다 접촉 품질을 확인해 보세요.

특히 아래 네 가지는 반드시 확인하는 것이 좋습니다.

• Ground Bolt 풀림
• 도장면 체결 여부
• Bond Strap 손상
• Driving Jig Ground Cable 연결 상태

이 네 가지 항목만 정기적으로 점검해도 대부분의 Ground Trouble을 예방할 수 있습니다.

핵심 정리

• PE Ground는 안전을 위한 보호 접지, Frame Ground는 장비의 기준 전위를 유지하기 위한 기능적 접지이다.
• Display Chamber에서는 Chamber Frame뿐 아니라 Door, Rack, Driving Jig까지 하나의 Ground System으로 관리해야 한다.
• Ground Trouble의 대부분은 Ground Cable이 아니라 접촉 불량과 Bonding 품질 저하에서 시작된다.
• PM 이후에는 반드시 Frame과 Driving Jig의 연속성을 확인하는 습관이 필요하다.
• 다음 편에서는 Ground Loop가 어떻게 발생하고 Display 측정에 어떤 영향을 주는지 실제 사례를 중심으로 살펴보겠다.

Display Chamber Frame Ground 자주 묻는 질문(FAQ)

Q1. Frame Ground와 PE Ground는 같은 것인가요?

같은 개념은 아닙니다. PE Ground는 감전 및 고장전류에 대한 보호를 위한 Protective Earth이고, Frame Ground는 Chamber Frame, Door, Rack, Driving Jig 같은 금속 구조물의 전위를 안정적으로 관리하기 위한 Bonding 관점의 Ground입니다. 실제 장비에서는 Frame이 PE 계통에 연결될 수 있지만 두 용어의 목적은 구분해서 이해하는 것이 좋습니다.

Q2. Chamber Door도 별도로 Bonding해야 하나요?

Door가 금속 구조물이고 Frame과 전기적으로 안정적인 접촉이 보장되지 않는다면 별도의 Bond Strap을 사용하는 경우가 많습니다. 힌지 접촉만으로 Ground 경로를 기대하면 반복 개폐, 마모, 산화 등에 따라 접촉 상태가 변할 수 있으므로 PM 시 Door와 Frame 사이의 연속성을 함께 확인하는 것이 좋습니다.

Q3. Frame과 Driving Jig 사이의 저항은 몇 Ω 이하로 관리해야 하나요?

모든 Display Chamber의 Frame ↔ Driving Jig에 공통 적용되는 단일 국제 기준값이 있는 것은 아닙니다. 중요한 것은 의도한 Bonding 경로가 안정적으로 유지되고 Jig가 Floating 상태가 되지 않는지 확인하는 것입니다. 실제 관리 기준은 장비 구조, 제조사 사양, ESD Control Plan 및 초기 정상 상태의 측정값을 기준으로 설정하는 것이 좋습니다.

Q4. Ground Cable이 연결되어 있는데도 Ground 문제가 발생할 수 있나요?

가능합니다. Ground Cable 자체가 정상이어도 Bolt 풀림, Lug 접촉 불량, 접촉면 산화, 도장면 개입, Bond Strap 마모 등으로 인해 실제 Bonding 품질이 저하될 수 있습니다. 따라서 Cable 유무보다 Ground 경로 전체의 연속성과 접촉 상태를 확인해야 합니다.

Q5. Ground Cable을 여러 개 추가하면 Ground가 더 안정적인가요?

항상 그렇지는 않습니다. Ground 경로를 임의로 추가하면 기존의 PE, Frame, Shield, 계측기 Ground와 함께 의도하지 않은 병렬 귀환 경로가 형성될 수 있습니다. 따라서 Cable을 추가하기 전에 현재 Ground Path를 먼저 확인하고, Ground Loop 가능성을 검토하는 것이 좋습니다.
